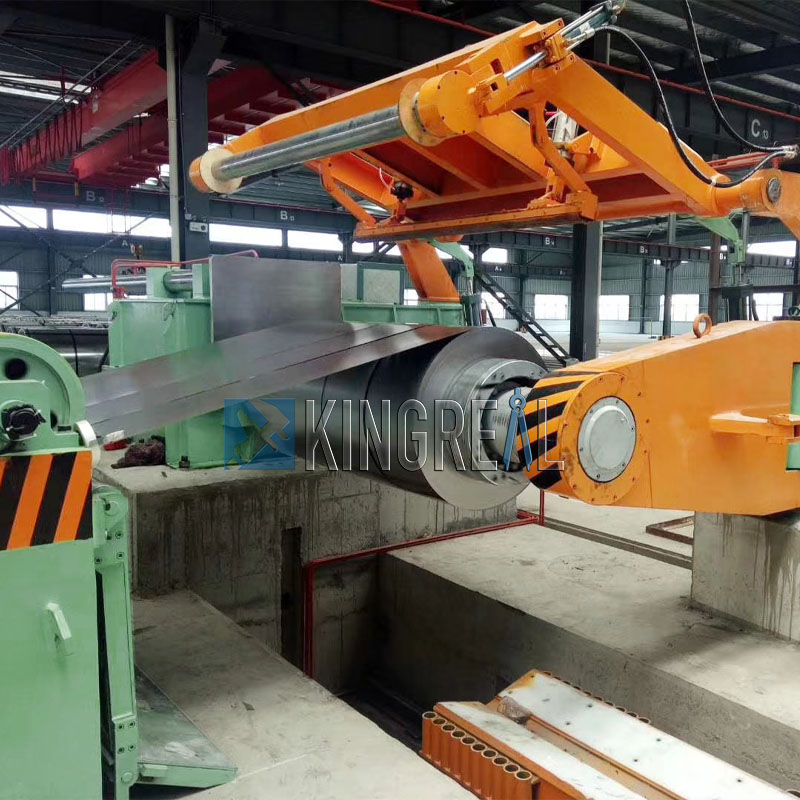

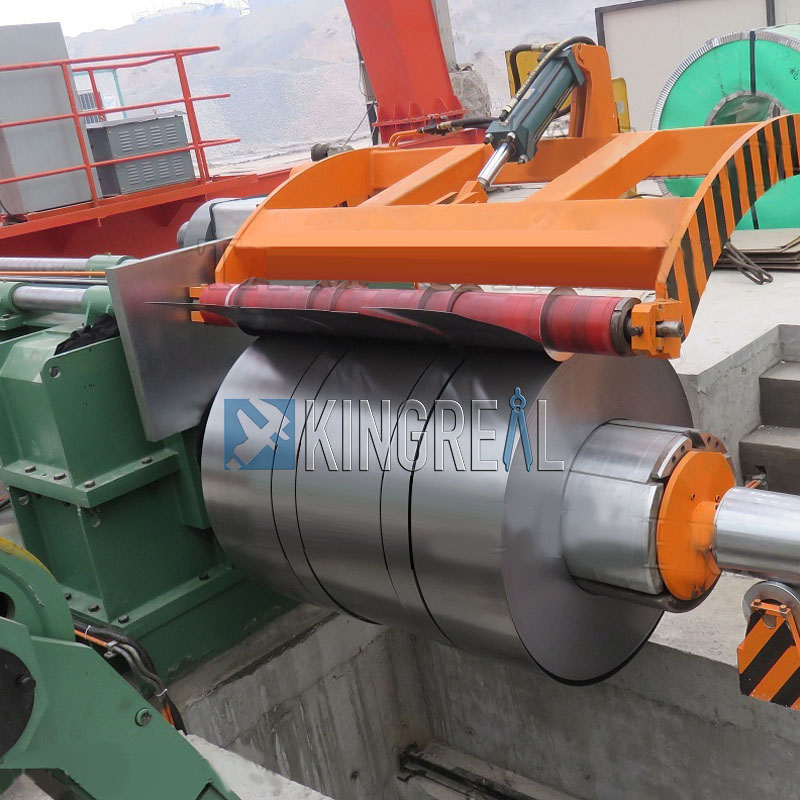

A गॅल्वनाइज्ड स्टील स्लिटिंग मशीनप्रामुख्याने धातूची पट्टी रेखांशाने कापते आणि परिणामी अरुंद पट्ट्या कॉइलमध्ये रिवाइंड करतात. या गॅल्वनाइज्ड स्टील स्लिटिंग लाइनमध्ये अनवाइंडिंग, मटेरियल पोझिशनिंग, स्लिटिंग आणि रिकॉइलिंग समाविष्ट आहे. त्याच्या ऑपरेशनची सुलभता, उच्च स्लिटिंग गुणवत्ता, उच्च सामग्रीचा वापर आणि स्टेपलेस स्लिटिंग गती नियमन यासाठी याची मोठ्या प्रमाणावर मागणी केली जाते.
च्या प्रत्येक तपशीलगॅल्वनाइज्ड स्टील स्लिटिंग लाइनकिंगरियल स्टील स्लिटर अभियंत्यांनी बारकाईने डिझाइन केले आहे. हे केवळ त्याचे स्लिटिंग कार्य पूर्ण करत नाही तर ते ऑपरेशनल सुरक्षितता देखील सुनिश्चित करते. आपण कदाचित लक्षात घेतले नसेल, परंतु गॅल्वनाइज्ड स्टील स्लिटिंग मशीनची संरक्षणात्मक वैशिष्ट्ये त्याच्या ऑपरेशनच्या प्रत्येक पैलूमध्ये समाविष्ट आहेत.
उदाहरणार्थ, गॅल्वनाइज्ड स्टील स्लिटिंग लाइनच्या ब्लेड शाफ्टला उच्च-सुस्पष्टता मशीन टूल स्पिंडल बेअरिंगद्वारे समर्थित आहे, अक्षीय आणि रेडियल रनआउट कमी करते. शिवाय, ब्लेड डिस्क नटांसह तीन-बिंदू लॉकिंग यंत्रणा वापरते (किंवा सुरक्षित घट्ट करण्यासाठी हायड्रॉलिक नट), मितीय अचूकता आणि सुरक्षित लॉकिंग दोन्ही सुनिश्चित करते. स्लिटिंग गतीचे समायोजन सुलभ करण्यासाठी, इलेक्ट्रॉनिक आणि हायड्रॉलिक कंट्रोल घटक कार्यरत आहेत. हे केवळ उच्च विश्वासार्हता आणि मजबूत नियंत्रण प्रणाली प्रतिकारशक्ती प्रदान करत नाही, परंतु अधिक महत्त्वाचे म्हणजे, यात एक स्वयं-निदान कार्य आहे, ज्यामुळे दोष कारणे त्वरित ओळखणे शक्य होते. याव्यतिरिक्त, गॅल्वनाइज्ड स्टील स्लिटिंग मशीन विक्षिप्त स्लीव्ह वापरून स्पष्टपणे स्थित आहेत. विलक्षणता आणि कातरणे वजनात बदल करूनही, फीडची उंची स्थिर राहते, विश्वसनीयता आणि सुरक्षितता दोन्ही सुनिश्चित करते.
ब्लेडचा क्रियाशील घटक आहेगॅल्वनाइज्ड स्टील स्लिटिंग मशीन. इष्टतम स्लिटिंग कार्यप्रदर्शन ब्लेडवर आणि अधिक महत्त्वाचे म्हणजे, ब्लेड होल्डर कॉन्फिगरेशनवर बरेच अवलंबून असते. गॅल्वनाइज्ड स्टील स्लिटिंग लाईन्स विविध प्रकारचे ब्लेड होल्डर कॉन्फिगरेशन वापरतात, प्रत्येकाची स्वतःची अद्वितीय वैशिष्ट्ये आणि लागू व्याप्ती. गॅल्वनाइज्ड स्टील स्लिटिंग मशीन टूलहोल्डर्स चार प्रकारात येतात: स्लाइडर, विक्षिप्त, समायोजित ब्लेड शाफ्ट आणि स्विंग आर्म. स्लायडर प्रकार गॅल्वनाइज्ड स्टील स्लिटिंग लाइन टूलहोल्डर्सच्या सर्वात जुन्या आणि सर्वात सामान्य प्रकारांपैकी एक आहे. या प्रकारात, खालचा ब्लेड शाफ्ट हलवता येण्याजोगा आणि स्थिर फ्रेमवर निश्चित केला जातो, तर वरचा ब्लेड शाफ्ट डाव्या आणि उजव्या स्लाइडरमध्ये ठेवला जातो. हे स्लाइडर जंगम आणि निश्चित फ्रेमच्या मार्गदर्शक रेलमध्ये उभ्या हालचालीसाठी परवानगी देतात.
विक्षिप्त टूलहोल्डर्स बहुतेक दुहेरी-विक्षिप्त असतात, याचा अर्थ असा की दोन्ही वरच्या आणि खालच्या ब्लेड शाफ्ट विक्षिप्त स्लीव्हमध्ये समर्थित असतात. ॲडजस्टमेंट गीअरद्वारे सिंक्रोनस गियर शाफ्टद्वारे चालविलेले, हे शाफ्ट विलक्षणता समायोजित करण्यासाठी विरुद्ध दिशेने फिरतात, ज्यामुळे वरच्या आणि खालच्या ब्लेड शाफ्टची उंची बदलते.
समायोज्य ब्लेड शाफ्ट लांबी असलेल्या टूलहोल्डर्समध्ये एक वैशिष्ट्यपूर्ण वैशिष्ट्य आहे: ब्लेड शाफ्टच्या डाव्या टोकाला असलेल्या ब्लेडच्या सर्वात बाहेरील जोडीकडे जाण्यासाठी डाव्या जंगम फ्रेमला समायोजित केले जाऊ शकते, ब्लेड शाफ्टची कार्यरत लांबी कमी करते आणि ब्लेड शाफ्टची कडकपणा वाढवते. हे वैशिष्ट्य गॅल्वनाइज्ड स्टील स्लिटिंग मशीनला रुंद आणि पातळ दोन्ही पट्ट्या तसेच अरुंद आणि जाड पट्ट्या हाताळण्यास अनुमती देते, अशा प्रकारे अनुप्रयोगांची विस्तृत श्रेणी प्रदान करते. शेवटचा प्रकार स्विंग-आर्म ब्लेड होल्डर आहे. त्याची रचना अधिक सोपी आहे, ज्यामुळे ती प्रामुख्याने पातळ पट्ट्या कापण्यासाठी योग्य बनते.
 |
 |
 |
गॅल्वनाइज्ड स्टील स्लिटिंग मशीनमुख्यतः शीट मेटल प्रक्रियेसाठी वापरले जातात, आणि त्यांची कार्ये मोठ्या प्रमाणात स्वयंचलित असतात, ज्यामुळे उपकरणांमधील नियंत्रण प्रणाली विशेषतः महत्त्वपूर्ण बनते. गॅल्वनाइज्ड स्टील स्लिटिंग लाइन्स इलेक्ट्रो-हायड्रॉलिक सर्वो कंट्रोल सिस्टम वापरतात, जी प्रामुख्याने विविध कृती साध्य करण्यासाठी विविध सिग्नल्सचे रूपांतरण वापरते. तथापि, अनेक सिग्नल रूपांतरण पद्धती उपलब्ध आहेत.
1. गॅल्वनाइज्ड स्टील स्लिटिंग लाइनसाठी हाय-स्पीड ऑन-ऑफ वाल्व पद्धत
फिक्स्ड-ओपनिंग ऑन-ऑफ व्हॉल्व्ह थेट किंवा अप्रत्यक्षपणे चालविण्यासाठी ही पद्धत हाय-स्पीड टॉर्क मोटरचा वापर करते. संगणकाद्वारे डिजिटल सिग्नल आउटपुट वाढविले जाते आणि नंतर वाल्व नियंत्रित करते, ज्यामुळे ते खुल्या आणि बंद स्थितींमध्ये नियंत्रित केले जाऊ शकते. फीडबॅक सिग्नलवर सॅम्पलरद्वारे प्रक्रिया केली जाते आणि स्लिटिंग शीअरच्या ऑपरेशनला नियंत्रित करून, डिजिटल प्रमाण म्हणून संगणकावर परत पाठविली जाते.
2. गॅल्वनाइज्ड स्टील स्लिटिंग लाइनसाठी डिजिटल-टू-एनालॉग रूपांतरण पद्धत
डिजिटल-टू-एनालॉग कनवर्टर संगणकाद्वारे व्युत्पन्न केलेल्या डिजिटल सिग्नलला ॲनालॉग परिमाणात रूपांतरित करतो, ज्याचा वापर सर्वो वाल्व्ह किंवा आनुपातिक वाल्वच्या इनपुटवर लागू होणारा प्रवाह नियंत्रित करण्यासाठी केला जातो. ॲनालॉग-टू-डिजिटल कन्व्हर्टरद्वारे फीडबॅक सिग्नलचे डिजिटल प्रमाणामध्ये रूपांतर केले जाते आणि नंतर सिग्नल रूपांतरण पूर्ण करून संगणकात दिले जाते.
3. गॅल्वनाइज्ड स्टील स्लिटिंग लाइनसाठी स्टेपर मोटर पद्धत
हे स्टेपर मोटर कंट्रोलरद्वारे लागू केलेल्या रूपांतरण पद्धतीवर अवलंबून आहे. संगणकाद्वारे डिजिटल सिग्नल आउटपुट कन्व्हर्टरमध्ये डाळी म्हणून इनपुट केले जाते. स्टेपर मोटरचा रोटेशन अँगल ट्रान्समिशन यंत्राद्वारे व्हॉल्व्ह ओपनिंगमध्ये रूपांतरित केला जातो, अशा प्रकारे डिजिटल प्रवाह वाल्व तयार होतो. शिवाय, आउटलेट प्रेशर आउटपुट प्रेशरच्या प्रमाणात आहे, डिजिटल प्रेशर व्हॉल्व्ह तयार करतो, अशा प्रकारे इच्छित परिणाम साध्य करतो.

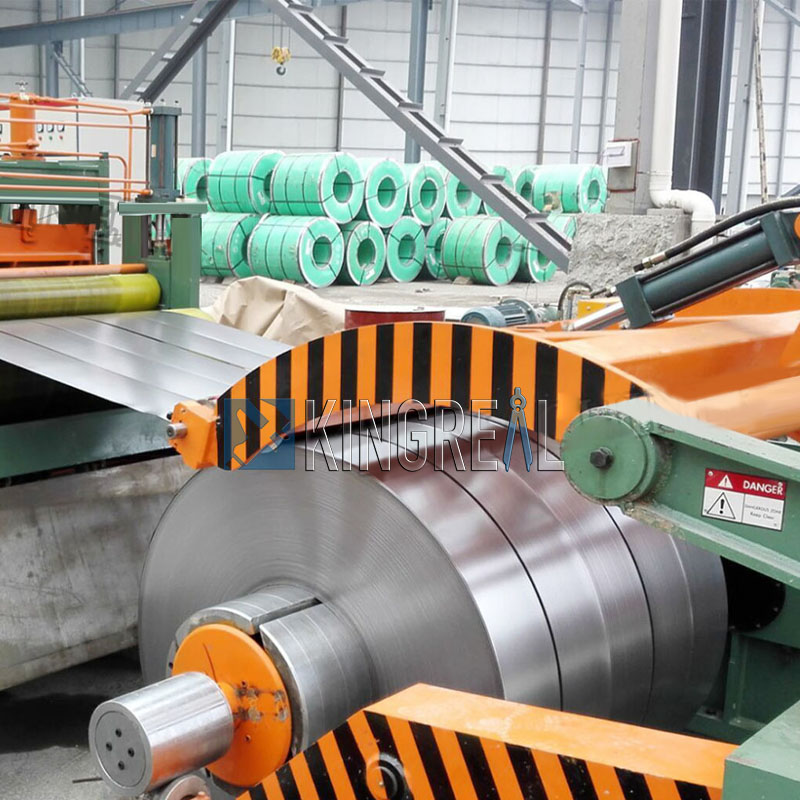

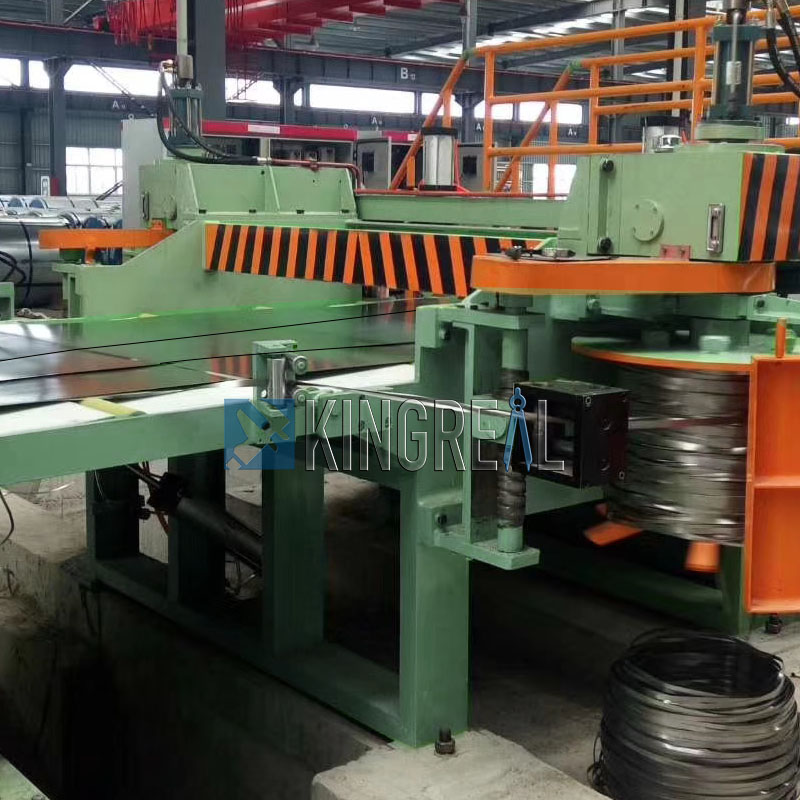

दरम्यानगॅल्वनाइज्ड स्टील स्लिटिंग लाइनऑपरेशन, तणाव हे एक महत्त्वपूर्ण कामगिरीचे मापदंड आहे, जे वळण आणि अनवाइंडिंग ऑपरेशन्स दोन्ही प्रभावित करते. गॅल्वनाइज्ड स्टील स्लिटिंग मशीनमधील तणाव प्रभावीपणे नियंत्रित करण्यासाठी, तणाव नियंत्रक हे आवश्यक घटक आहेत. टेंशन कंट्रोलर वेग मोजतो, वळणाच्या व्यासाची गणना करतो आणि लोड टॉर्क मोजून तणाव सेट करतो.
गॅल्वनाइज्ड स्टील स्लिटिंग लाइनवरील ताण नियंत्रक एसिंक्रोनस मोटरच्या रेट केलेल्या टॉर्कशी संबंधित मानक शून्य ते दहा व्होल्ट ॲनालॉग सिग्नल आउटपुट करत असल्याने, टॉर्क संदर्भ निवडण्यासाठी हा ॲनालॉग सिग्नल फ्रिक्वेन्सी कन्व्हर्टरशी कनेक्ट केला जाऊ शकतो. हे ऑपरेशन दरम्यान सतत तणाव सुनिश्चित करते. जर ते टेंशन कंट्रोल मोडमध्ये असेल, मग ती डीसी मोटर, एसी मोटर किंवा सर्वो मोटर असो, वेग मर्यादित असणे आवश्यक आहे. अन्यथा, जेव्हा मोटरने निर्माण केलेला टॉर्क लोड टॉर्कवर मात करतो आणि धावतो तेव्हा रोटेशनल प्रवेग निर्माण होईल, ज्यामुळे गती जास्तीत जास्त वेगापर्यंत पोहोचेपर्यंत वाढतच राहील.
