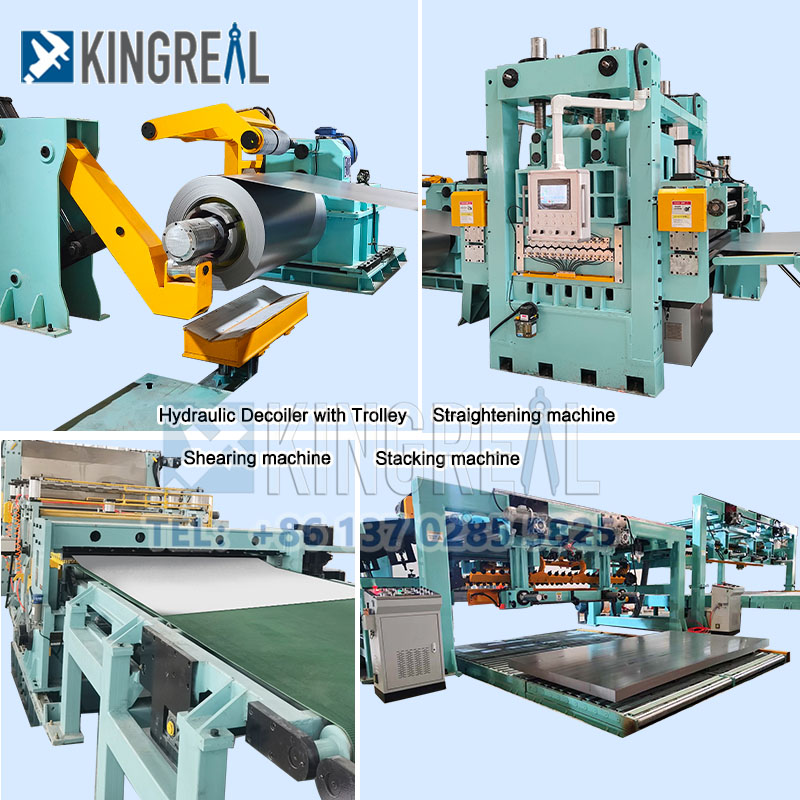

नाही

घटक नाव

क्रमांक

1

कॉइल लोडिंग कार

1 युनिट

2

हायड्रॉलिक डीकोइलर

1 युनिट

3

लूप

2 युनिट्स

4

साइड गाईड डिव्हाइस

1 युनिट

5

सरळ मशीन

2 युनिट

6

उच्च सुस्पष्टता कातरणे मशीन

1 युनिट

7

वाहतूकTसक्षम

1 युनिट

8

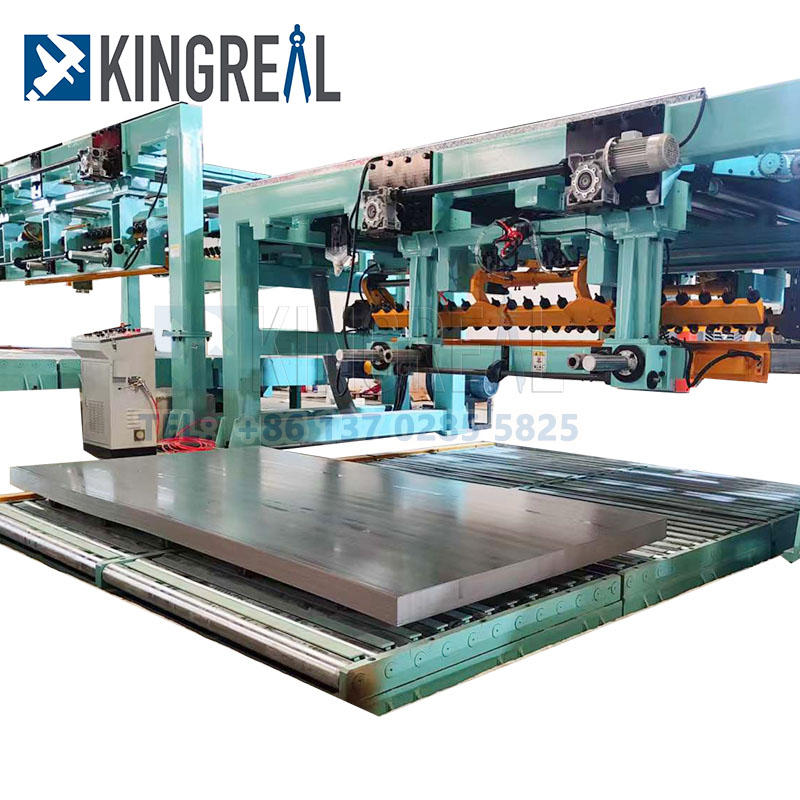

वायवीयSटॅक

1 युनिट

9

हायड्रॉलिक नियंत्रण प्रणाली

1 सेट

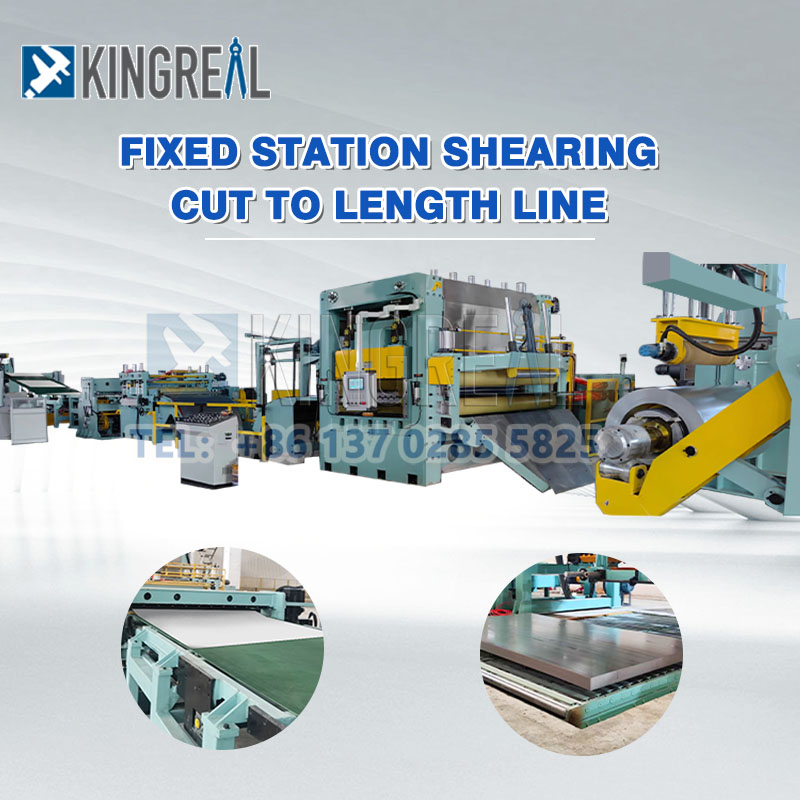

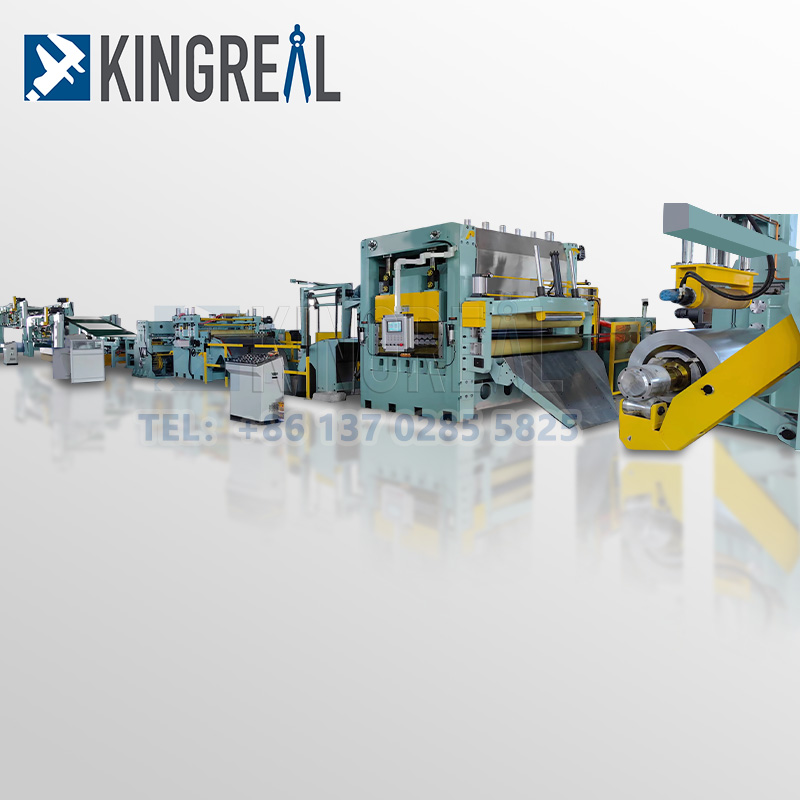

मशीन नाव

Sतीलcutटू एलengthlइ

कॉइल मटेरियल

स्टील पत्रक（इतर पुरवठा असू शकतात

कमाल कॉइल जाडी

3मिमी

कमाल कॉइल वजन

1600 मिमी

मॅक्स कॉइल उंची

20 टन

कॉइल I.D

508 मिमी, 610 मिमी, 760 मिमी

कॉइल ओ.डी.

≤2000 मिमी

कमाल कटिंग लांबी

24 मी

कटिंग वेग

60 मी/मिनिट

सहिष्णुता कट करा

±0.01 मिमी

विद्युत नियंत्रण प्रणाली

पीएलसी स्वयंचलित नियंत्रण

घटक नाव

वर्णन

तपशील

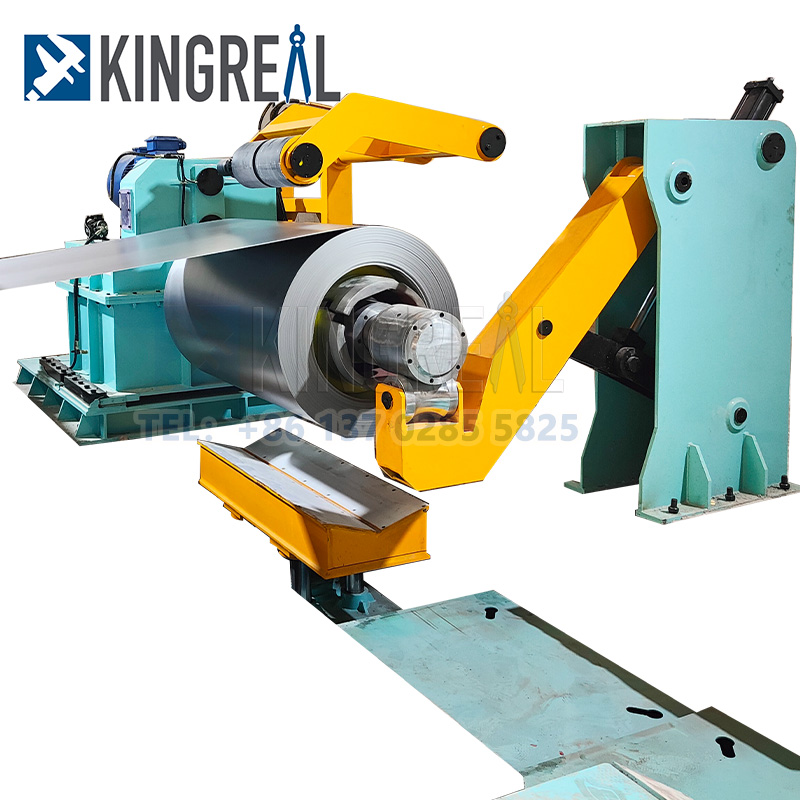

हायड्रॉलिक डीकोइलर

लोडिंग सेक्शनचा वापर शीअरिंग मशीनमध्ये शीट मेटलला खायला देण्यासाठी केला जातो.

हे सहसा हायड्रॉलिक लोडिंग यंत्रणा स्वीकारते, जे स्वयंचलित लोडिंगची जाणीव करू शकते आणि सेन्सरद्वारे लोडिंगची गती आणि स्थिती नियंत्रित करू शकते जेणेकरून धातूच्या चादरीने कातरण्याच्या क्षेत्रात अचूक प्रवेश केला पाहिजे.

1. पॉवर: 7.5 केडब्ल्यू

2. स्पीड रिड्यूसर: एक्स 95 दोन चरण सायक्लोइडल पिन-व्हील रिड्यूसर

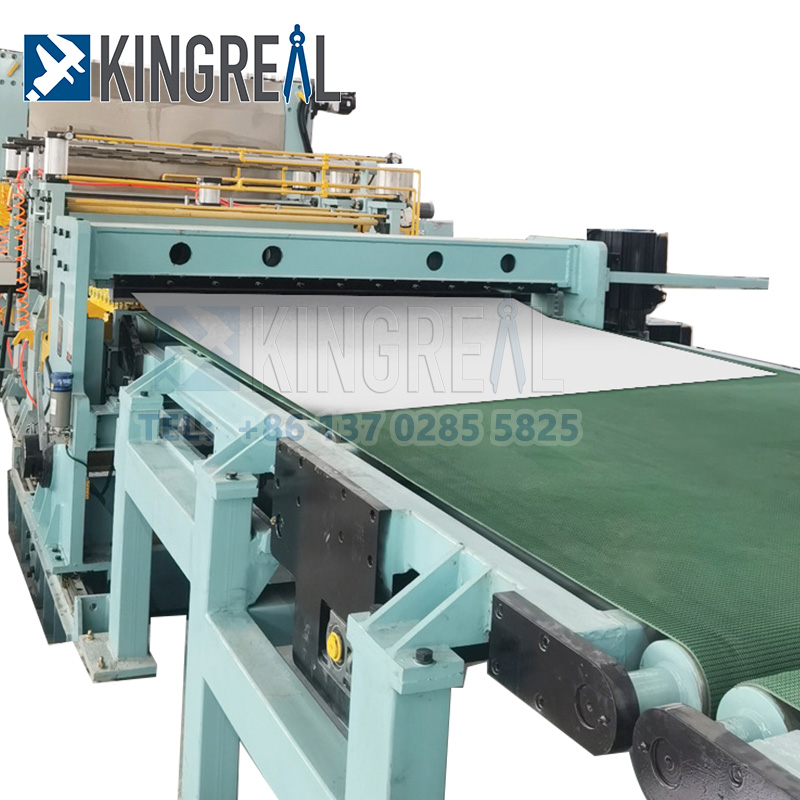

फ्लाय शियरिंग मशीन

कटिंग टूल हे हेवी मेटल शियरिंग लाइन मशीनचा मुख्य घटक आहे, सामान्यत: वरच्या चाकू आणि खालच्या चाकूचा समावेश असतो. चाकू उच्च गुणवत्तेच्या मिश्र धातुच्या स्टीलपासून उच्च कडकपणा आणि पोशाख प्रतिकारांसह बनविला जातो.

कातरण्याचा प्रभाव आणि कटची गुणवत्ता सुनिश्चित करण्यासाठी वरच्या चाकू आणि खालच्या चाकूमधील अंतर मेटल शीटच्या जाडीनुसार समायोजित केले जाऊ शकते.

वरील सारणीचा संदर्भ घेऊ शकता

12x2500 हायड्रॉलिक शियरिंग 22 केडब्ल्यू

हायड्रॉलिक सिस्टम

हेवी मेटल शियरिंग लाइन मशीन पीएलसी कंट्रोलर, टच स्क्रीन ऑपरेटर इंटरफेस आणि सेन्सरसह प्रगत इलेक्ट्रिकल कंट्रोल सिस्टमसह सुसज्ज आहे.

नियंत्रण प्रणालीद्वारे, मशीनचे स्वयंचलित ऑपरेशन आणि देखरेख लक्षात येते आणि कातरणे प्रक्रियेची स्थिरता आणि सुरक्षितता सुनिश्चित करण्यासाठी कातरणे पॅरामीटर्स समायोजित केले जाऊ शकतात.

1.  प्रवाह: एल = 40 एल/मिनिट

2. दबाव: पी = 12 एमपीए

3. शक्ती: 7.5 केडब्ल्यू
