किंग्रियल स्टील स्लिटर ऑफर एसाधे कॉइल स्लिटिंग मशीनकमी बजेट असलेल्या ग्राहकांसाठी. ही सोपी कॉइल स्लिटिंग लाइन प्रामुख्याने ग्राहकांच्या गरजेनुसार तयार केलेल्या अरुंद पट्ट्यांमध्ये रुंद कॉइल्स कापण्यासाठी आणि नंतर त्यांना उत्पादन लाइनवर परत आणण्यासाठी वापरली जाते.
हे साधे कॉइल स्लिटिंग मशीन कमी सुस्पष्टता आणि कॉइल रुंदी आवश्यकता असलेल्या ग्राहकांच्या गरजा भागविण्यासाठी डिझाइन केलेले आहे. किंग्रियल स्टील स्लीटर सिंपल कॉइल स्लिटिंग लाइनची सरलीकृत आवृत्ती देखील देते. ही सोपी कॉइल स्लिटिंग मशीन अद्याप साध्या कॉइल स्लिटिंग लाइनच्या गरजा भागविताना उपकरणांची आवश्यकता कमी करते.
कोल्ड-रोल्ड आणि हॉट-रोल्ड कार्बन स्टील, सिलिकॉन स्टील, टिनप्लेट, स्टेनलेस स्टील आणि लेपित सामग्री इत्यादींसह साध्या कॉइल स्लिटिंग मशीन आणि मानक मेटल स्लिटिंग मशीन दोन्ही विविध धातूच्या सामग्रीवर प्रक्रिया करू शकतात, जे अचूक स्लिटिंग आणि स्वयंचलित ऑपरेशन प्रदान करतात.

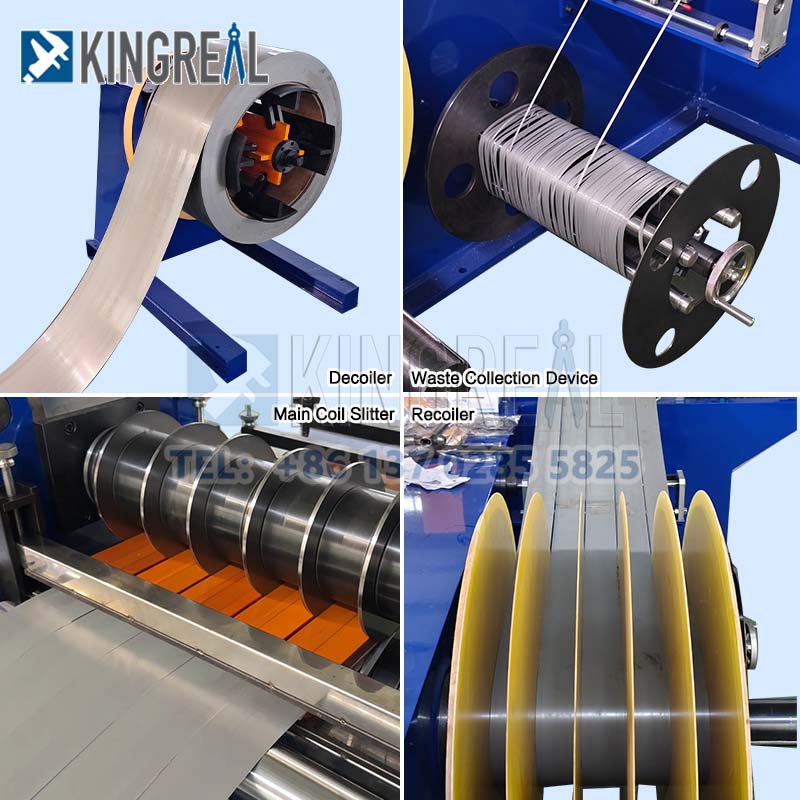

कॉइल लोडिंग → डिकॉइलिंग → पिंचिंग → कातरणे → लूपिंग → मार्गदर्शक → स्लिटिंग → रिवाइंडिंग स्क्रॅप → लूपिंग → तणाव → रीकोइलिंग → अनलोडिंग कॉइल
मॉडेल
भौतिक जाडी (मिमी)
साहित्य रुंदी (मिमी)
पट्ट्यांची संख्या
वेग
कॉइल वजन
टिप्पणी
मॉडेल 1
0.1-1
80-350
8-30
50-100
3
तांत्रिक मापदंड आणि उपकरणे कॉन्फिगरेशन ग्राहकांच्या गरजेनुसार निश्चित केले जाऊ शकते
मॉडेल 2
0.2-2
80-350
6-30
50-150
3
मॉडेल 3
0.2-2
80-450
6-30
50-150
5
मॉडेल 4
0.2-2
80-650
6-30
50-150
7
मॉडेल 5
0.2-2
80-800
6-30
50-150
7
मॉडेल 6
0.1-1
500-1300
12-30
50-200
7/15
मॉडेल 7
0.3-2
500-1600
12-30
50-200
7/15
मॉडेल 8
0.3-3
500-1600
8-30
50-180
15
मॉडेल 9
0.3-3
900-1800
8-30
50-180
20
मॉडेल 10
1-4
900-1600
6-30
50-120
20
मॉडेल 11
1-6
900-1600
6-30
30-80
30
मॉडेल 12
2-12
900-1600
5-30
20-50
30
अ. साध्या कॉइल स्लिटिंग मशीनसाठी हायड्रॉलिक कॉइल लोडिंग ट्रॉली
1. मुख्य घटक: वेल्डेड स्टीलची रचना, मूव्हिंग व्हील्स, चार मार्गदर्शक स्तंभ, ड्राइव्ह शाफ्ट इ.
2. जास्तीत जास्त लोड: 10 टन, 1.1 किलोवॅट सायक्लॉइडल पिनव्हील मोटर, प्रवासाची गती 6 मीटर/मिनिट.
3. हायड्रॉलिक ड्राइव्ह: जास्तीत जास्त 500 मिमीच्या स्ट्रोकसह 10 टन खाली आणि खाली कॉइल उचलू शकतात. हायड्रॉलिक सिलिंडर: एफए -25 मिमी (एक सेट).
बी. साध्या कॉइल स्लिटिंग लाइनसाठी हायड्रॉलिक डीकोइलर
१) मुख्य घटकः वेल्डेड स्टीलची रचना, चार कमानी ब्लेड, पाचर-आकाराचे स्लाइडिंग बेस, मॅन्ड्रेल, साइड प्लेट्स, बीयरिंग्ज, बेअरिंग सीट, वायवीय डिस्क ब्रेक इ.
२) विस्तार आणि मागे घेण्याचे श्रेणी: φ460 मिमी ते φ520 मिमी × 850 मिमी.
3) जास्तीत जास्त भार: 10 टन.
)) हायड्रॉलिक ड्राइव्ह: विस्तार आणि मागे घेणे पुश-पुल हायड्रॉलिक सिलेंडर्सद्वारे केले जाते; हायड्रॉलिक सिलेंडर्स: एफए -200 मिमी (1 सेट)
5) मोटर पॉवर: K.० किलोवॅट सायकलॉइडल पिनव्हील मोटर + इन्व्हर्टर, चेन-चालित फीड
6) प्रेस रोलर: 1.1 किलोवॅट सायक्लॉइडल पिनव्हील मोटर
सी. साध्या कॉइल स्लिटिंग मशीनसाठी हायड्रॉलिक सपोर्ट आर्म
उद्देश: मुख्य डिकॉइलर आर्मला समर्थन देते आणि रीलच्या रोटेशनल जडत्व वाढवते.
सिंगल-आर्म स्ट्रक्चर, हायड्रॉलिक सिलिंडर लिफ्ट आणि लोअर.
अवांछित दरम्यान, डिकॉइलर आर्मला आधार देण्यासाठी समर्थन हात उगवते; लोडिंग दरम्यान, समर्थन आर्म खाली उतरते.
डी. सिंपल कॉइल स्लिटिंग लाइनसाठी पीलर, प्रेस रोलर, हायड्रॉलिक शियर
मुख्य रचना: वेल्डेड स्टील प्लेट
प्रेस रोलर: φ250 × 1050 मिमी, सीमलेस ट्यूब, पॉलीयुरेथेन रबर कोटिंग, 18.5 केडब्ल्यू चल फ्रीक्वेंसी ड्राइव्हसह पारंपारिक मोटर
हायड्रॉलिक कातर: वेल्डेड स्टील प्लेट फ्रेम, कास्ट स्टील ब्लेड बेस
कटर: चार बाजूंनी ब्लेड, सामग्री: सीआर 12 एमओव्ही, कडकपणा: 60 ± 1
हायड्रॉलिक ड्राइव्ह: हायड्रॉलिक सिलिंडर: एफए-फी 100 मिमी, 2 सेट्स
ई. सोप्या कॉइल स्लिटिंग मशीनसाठी पिट आणि पूल पिट आणि पूल
मुख्य रचना: वेल्डेड स्टील प्लेट
हायड्रॉलिक ड्राइव्ह: सीए-φ80 मिमी, हायड्रॉलिक सिलेंडर्सचा 1 संच पूल वाढविणे आणि कमी करणे नियंत्रित करते
एफ. साध्या कॉइल स्लिटिंग लाइनसाठी मॅन्युअल साइड मार्गदर्शक
1. मुख्य घटक: स्टील प्लेट, प्रेस रोलर असेंब्ली, पॉलीयुरेथेन रबर व्हील, स्क्रू हँडव्हील, इलेक्ट्रिक ment डजस्टमेंट इ.
2. साइड गाईड रोलर्स: साहित्य: सीआर 12 एमओव्ही, उच्च-तापमान शमन आणि टेम्पर्ड, एचआरसी 580-620, 2 रोलर्स प्रत्येक बाजूला
जी. साध्या कॉइल स्लिटिंग लाइनसाठी स्लिटिंग मशीन
1. मुख्य घटक: स्टील प्लेटची रचना, कास्ट बेस, सिंक्रोनस गिअरबॉक्स, उचलण्याची यंत्रणा, क्लच कपलिंग, युनिव्हर्सल जॉइंट इ.
2. कटर शाफ्ट: 40 सीआर, φ140 x 1050 मिमी, टी-स्लॉट 28 मिमी, मध्यम-वारंवारता क्विंचिंग आणि टेम्परिंग, ग्राउंड, हार्ड क्रोमियम उपचार, स्लॉट खोली 16 मिमी.
3. कटर बाह्य व्यास: 80२80० मिमी (खरेदीदार प्रदान)
4. फिक्सिंग पद्धत: काजू सह कटर लॉकिंग
5. लाकडाच्या पट्ट्या निश्चित करण्यासाठी एक समायोजन कंस सेट
6. साइड पॅनेल्स इलेक्ट्रिक, कटर शाफ्ट लिफ्ट आणि सिंक्रोनिकली कमी इलेक्ट्रिक हलवा
7. स्लिटिंग मोटर: 45 केडब्ल्यू एसी मोटर + इन्व्हर्टर
एच. साध्या कॉइल स्लिटिंग मशीनसाठी स्क्रॅप विंडर वेगळे करा
मुख्य घटक: वेल्डेड स्टील प्लेट स्ट्रक्चर, मार्गदर्शक रोलर्स
दुहेरी बाजू असलेला स्क्रॅप विंडर, दुर्बिणीसंबंधी यंत्रणा, स्वयंचलित स्त्राव, एसी मोटर + इनव्हर्टर ड्राइव्ह
मी. सोप्या कॉइल स्लिटिंग लाइनसाठी पिट आणि पूल लूपिंग पिट आणि पूल
मुख्य फ्रेम: वेल्डेड स्टील प्लेटची रचना
हायड्रॉलिक ड्राइव्ह: हायड्रॉलिक सिलिंडर ब्रिज लिफ्ट आणि लोअर नियंत्रित करते: सीए -280 मिमी (1 सेट)
जे. साध्या कॉइल स्लिटिंग मशीनसाठी प्लेट टेन्शनिंग स्टेशन
मुख्य रचना: स्टील प्लेट, विभक्त रोलर, पु रबर
टेन्शनिंग पॅड: लोकर-लेपित
रोलर: φ500 मिमी, पु रबर-लेपित
हायड्रॉलिक ड्राइव्ह: प्लेटचे वाढवणे आणि कमी करणे नियंत्रित करते; हायड्रॉलिक सिलिंडर: एफए-z100 मिमी (2 सेट्स)
के. हायड्रॉलिक कोइलर, हायड्रॉलिक इजेक्टर सिंपल कॉइल स्लिटिंग लाइन
मुख्य घटकः वेल्डेड स्टीलची रचना, चार स्टील प्लेट्स, पाचर-आकाराचे स्लाइडिंग बेस, मॅन्ड्रेल, साइड प्लेट्स, बीयरिंग्ज, बेअरिंग ब्लॉक्स, पुश-पुल हायड्रॉलिक सिलिंडर, गिअरबॉक्स रिड्यूसर, हायड्रॉलिक इजेक्टर, वायवीय ब्रेक इ.
अनरोलिंग व्यास श्रेणी: 80480० मिमी ते φ508 मिमी × 850 मिमी
पुश-पुल हायड्रॉलिक सिलिंडर: एफए- φ150 मिमी
कमाल लोड क्षमता: 10 टन
75 केडब्ल्यू एसी मोटर + इन्व्हर्टर
Ø80 मिमी प्रेस आर्म, हायड्रॉलिकली लिफ्ट करण्यायोग्य
एल. साध्या कॉइल स्लिटिंग मशीनसाठी हायड्रॉलिक सपोर्ट आर्म
उद्देश: मुख्य कोइलर आर्मला समर्थन देते आणि कोइलरच्या रोटेशनल जडत्व वाढवते.
एकल-आर्म स्ट्रक्चर, हायड्रॉलिकली लिफ्ट करण्यायोग्य
कोइलिंग दरम्यान, कॉइलर आर्मला आधार देण्यासाठी समर्थन आर्म वरच्या बाजूस उचलते; अनलोडिंग दरम्यान, समर्थन आर्म खाली खाली उचलते.
मी. साध्या कॉइल स्लिटिंग लाइनसाठी हायड्रॉलिक अनलोडिंग कार्ट
१) मुख्य घटक: वेल्डेड स्टीलची रचना, ट्रॅव्हल व्हील्स, चार मार्गदर्शक स्तंभ, ड्राइव्ह शाफ्ट इ.
२) जास्तीत जास्त लोड क्षमता: 10 टन, 1.1 केडब्ल्यू सायक्लोइडल पिनव्हील मोटर, प्रवासाची गती: 6 मी/मिनिट.
)) हायड्रॉलिक ड्राइव्ह: जास्तीत जास्त 500 मिमीच्या स्ट्रोकसह 10 टन पर्यंत कॉइल उचलण्यास सक्षम. हायड्रॉलिक सिलिंडर: एफए -225 मिमी, एक सेट.
साध्या कॉइल स्लिटिंग मशीनसाठी एन. हायड्रॉलिक सिस्टम
मुख्य घटकः 300 किलो वेल्डेड स्टील प्लेट ऑइल टाकी, विविध हायड्रॉलिक वाल्व्ह आणि ऑइल सर्किट बोर्ड.
हायड्रॉलिक ड्राइव्ह पॉवर: ई-क्लास 11 किलोवॅट मोटर, 30 एमएल विस्थापन, सामान्य दबाव: 70 किलो/सेमी-जास्तीत जास्त दबाव: 140 किलो/सेमी.
ओ. साध्या कॉइल स्लिटिंग लाइनसाठी इलेक्ट्रिकल कंट्रोल सिस्टम
१) एक मुख्य नियंत्रण कन्सोल आणि दोन सहाय्यक नियंत्रण कॅबिनेट कॉइल लोडिंग आणि अनलोडिंग सुलभ करतात.
2) वीजपुरवठा: तीन-फेज 380 व्ही ± 10%, 50 हर्ट्ज ± 1 हर्ट्ज
)) मुख्य घटक आणि अनुप्रयोगः संपूर्ण ओळीमध्ये मुख्य नियंत्रण कन्सोल, डिकॉइलरसाठी सहाय्यक नियंत्रण कन्सोल, रीकोइलरसाठी सहाय्यक नियंत्रण कन्सोल आणि इलेक्ट्रिकल कंट्रोल कॅबिनेट असते. संपूर्ण सोपी कॉइल स्लिटिंग लाइन केंद्रीकृत नियंत्रणाचा वापर करते. मुख्य नियंत्रण कन्सोलमध्ये डिजिटल डिस्प्ले, उच्च आणि कमी वेग समायोजन, मॅन्युअल फीडिंग, सतत स्लिटिंग आणि फॉल्ट अलार्म फंक्शन्स आहेत. सर्व घटक आयात केले जातात किंवा सुप्रसिद्ध घरगुती ब्रँडमधून. एक टचस्क्रीन नियंत्रण प्रणाली वेग आणि इतर पॅरामीटर्सची सेटिंग आणि समायोजन सुलभ करते. हे मॅन्युअल, स्टँड-अलोन आणि स्वयंचलित मोडमध्ये सहजपणे स्विच करू शकते आणि संपूर्ण आणि सुरक्षित आणि कार्यक्षम ऑपरेशन सुनिश्चित करण्यासाठी कोणत्याही वेळी प्रत्येक घटकाच्या कार्यरत स्थितीचे परीक्षण करू शकतेसाधी कॉइल स्लिटिंग लाइन.
 |
 |
 |
