लांबीच्या रेषेत लाइट गेज कटप्री-सेट लांबीमध्ये पातळ मेटल कॉइल्स सपाट करणे आणि कापणे आहे. हे लाइट गेज टू लांबी लाइन मेटल प्रोसेसिंग उद्योगात मोठ्या प्रमाणात वापरले जाते, विशेषत: कोल्ड-रोल्ड कार्बन स्टील, स्टेनलेस स्टील आणि नॉन-फेरस धातूंच्या अचूक कटिंगसाठी.
हा लेख मुख्य रचना, प्रक्रिया प्रवाह, मुख्य तांत्रिक मापदंड आणि लांबीच्या मशीनमध्ये लाइट गेज कटचे मुख्य फायदे, वाचकांना या अत्यंत कार्यक्षम प्रक्रियेच्या उपकरणांची सखोल माहिती प्रदान करेल.
A लांबीच्या मशीनवर लाइट गेज कटसामान्यत: कार्यक्षम आणि अचूक प्रक्रिया साध्य करण्यासाठी एकत्र काम करणारे अनेक भाग असतात. खाली लांबीच्या ओळीवर कापलेल्या लाइट गेजचे मुख्य घटक खालीलप्रमाणे आहेत:

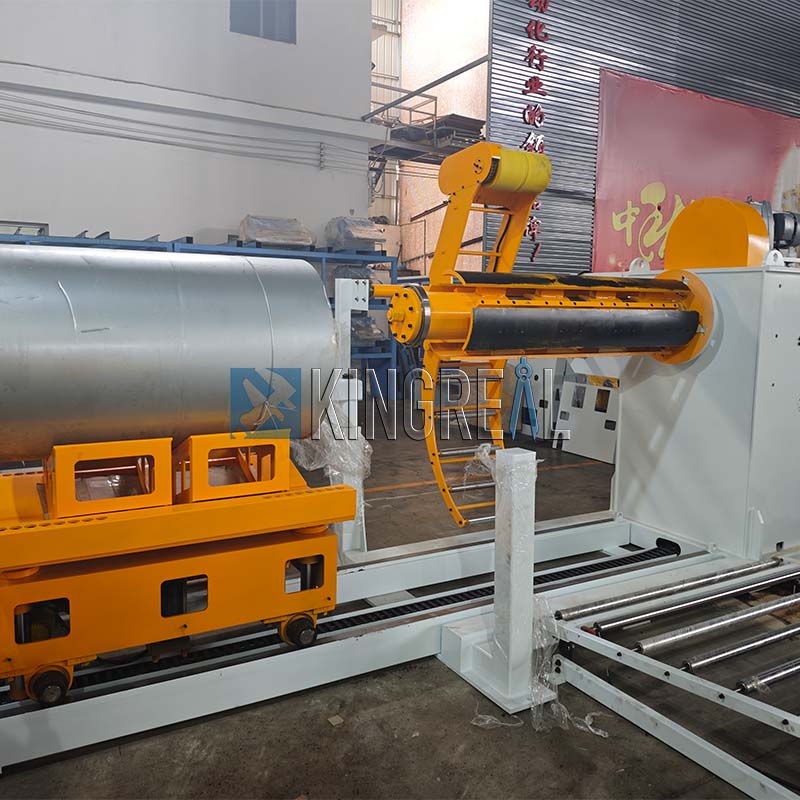

लाइट गेज कटसाठी ट्रॉली लोड करणे लांबीच्या ओळीवर: स्टोरेज क्षेत्रापासून डिकॉइलरमध्ये मेटल कॉइलची वाहतूक करते.
लाइट गेज ते लांबीच्या ओळीसाठी डिकॉइलर: त्यानंतरच्या प्रक्रियेसाठी मेटल कॉइल्स अनिवारित करते.
लांबीच्या रेषेत लाइट गेजसाठी पॅड प्रेस: प्रक्रियेदरम्यान कॉइल्स स्थिर राहण्याची खात्री देते.
लाइट गेजसाठी लेव्हलिंग युनिट लांबीच्या ओळीवर: कोइल्सची पातळी कोणतीही वाकणे दूर करण्यासाठी आणि त्यानंतरच्या प्रक्रियेदरम्यान अचूकता सुनिश्चित करण्यासाठी. ग्राहकांच्या गरजेनुसार सहा-चरण, चार-चरण किंवा दोन-चरण स्तरावरील युनिट उपलब्ध आहेत.
जंगम पूल, मार्गदर्शक आणि दुरुस्ती डिव्हाइस आणि आकार बदलण्याची यंत्रणा: कोल्ड शीट मार्गदर्शक आणि स्थितीत ठेवा, हे सुनिश्चित करते की ते कातरण्याच्या प्रक्रियेदरम्यान योग्य स्थितीत राहील.
लाइट गेज कट ते लांबीच्या ओळीसाठी लॅमिनेटिंग डिव्हाइस: पर्यायी, शीटच्या पृष्ठभागावर संरक्षणात्मक चित्रपट लागू करते.
लाइट गेज ते लांबीच्या मशीनसाठी शियरिंग मशीन: पूर्वनिर्धारित लांबीच्या चादरीमध्ये समतल कॉईल्ड शीट कातरते. शियरिंग मशीन एकतर यांत्रिक किंवा हायड्रॉलिक असू शकतात, भिन्न सामग्री आणि जाडीशी जुळवून घेत.
लाइट गेज ते लांबीच्या मशीनसाठी कन्व्हेयर टेबल: पुढील प्रक्रियेच्या चरणात कातरलेल्या चादरीची वाहतूक करते.

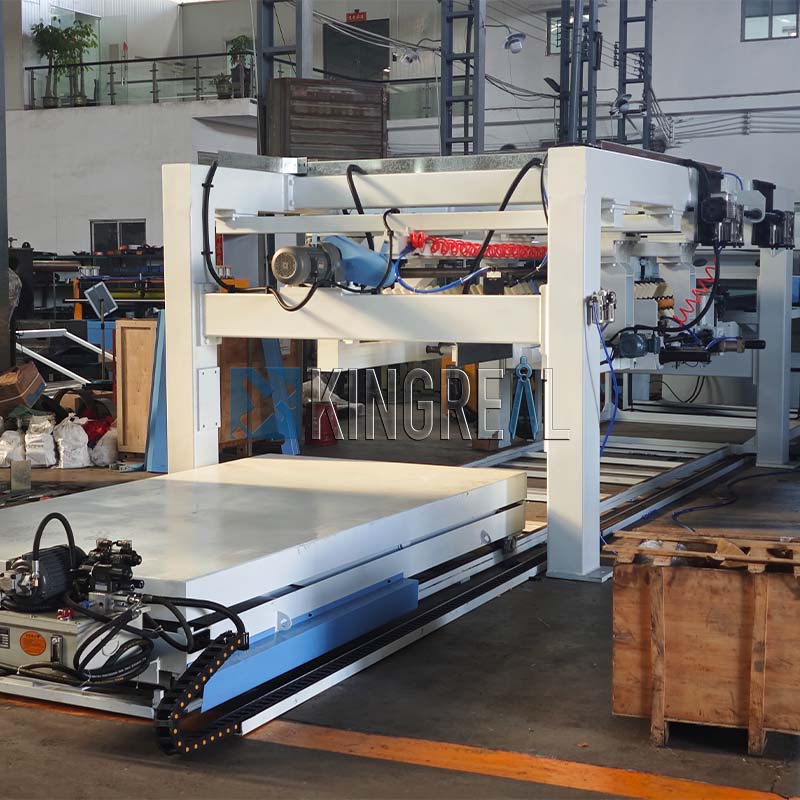

वायवीय स्टॅकिंग रॅक, हायड्रॉलिक लिफ्टिंग प्लॅटफॉर्म आणि कन्व्हेयर रोलर टेबल: ही उपकरणे स्टॅकिंग आणि वाहतूक स्वयंचलित करतात, कार्यक्षमता सुधारतात.
हायड्रॉलिक आणि इलेक्ट्रिकल कंट्रोल सिस्टम: सर्व घटकांचे समन्वित ऑपरेशन सुनिश्चित करून संपूर्ण उत्पादन लाइन पॉवर आणि नियंत्रित करते.
सर्व घटक पीएलसी-नियंत्रित आहेत, उच्च प्रमाणात ऑटोमेशन आणि विश्वासार्हता सुनिश्चित करतात.
 |
 |
 |

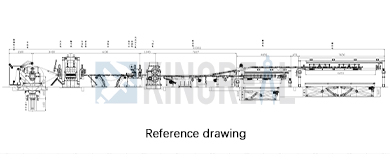

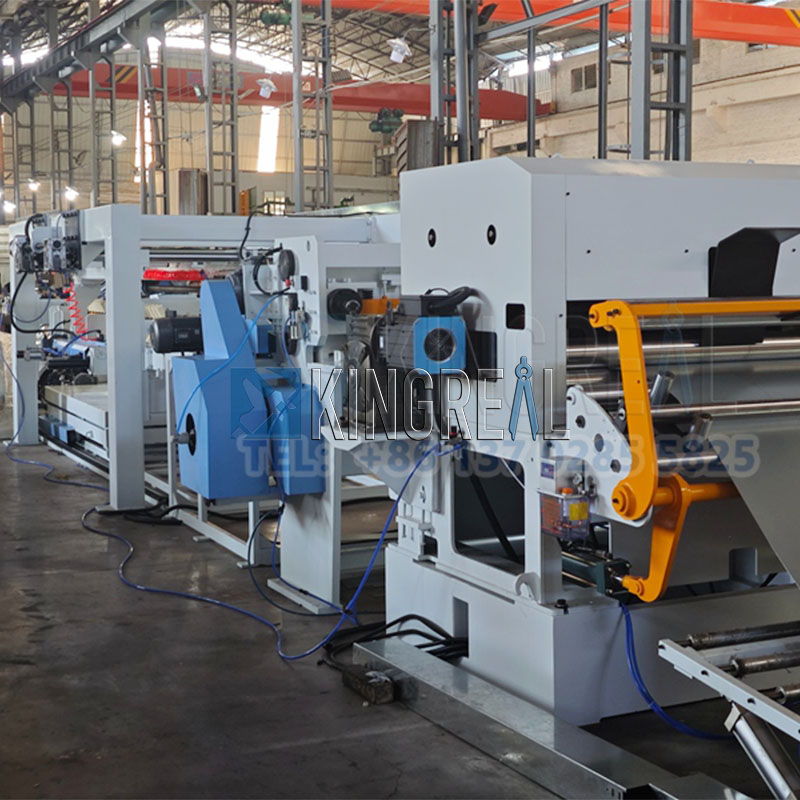

कॉइल लिफ्टर ---- डिकॉइलर ---- स्नूबर रोलर + पिंच रोल + प्री-लेव्हलिंग मशीन ---- लूप ब्रिज ---- साइड गाईड ---- अचूक 5-रोलर लेव्हलिंग मशीन (सर्वो कंट्रोल) ---- हाय स्पीड शियर ---- कन्व्हेयर ---- ऑटो स्टॅकर + एक्स लिफ्टिंग प्लॅटफॉर्म + अनलोड कार्ट
साहित्य
सीआर, गॅल्वनाइज्ड, कलर कोटेड स्टील, स्टेनलेस स्टील
जाडी श्रेणी
0.2-2 मिमी / 0.3-3.2 मिमी
रुंदी श्रेणी
1250/1300/1500/1600/1800/2000 मिमी
कॉइल वजन
10/15/20T
कॉइल आय.डी.
508 मिमी
कटिंग लांबी
500-4000 मिमी; 500-6000 मिमी
कार्यरत वेग
0 ~ 120 मी/मिनिट (सरासरी वेग 0 ~ 60 मी/मिनिट)
लांबीच्या ओळीवर अत्यधिक स्वयंचलित लाइट गेज कट
दलांबीच्या मशीनवर लाइट गेज कटपूर्णपणे स्वयंचलित नियंत्रणासाठी पीएलसी सिस्टमचा उपयोग करते. ही प्रणाली केवळ विविध घटकांच्या समन्वित ऑपरेशनचे समन्वय करत नाही तर सर्व उत्पादन प्रक्रियेचे रिअल-टाइम देखरेख देखील प्रदान करते. पीएलसी ऑपरेटिंग शर्तींवर आधारित उपकरणांचे पॅरामीटर्स स्वयंचलितपणे समायोजित करते, संपूर्ण लाइट गेज कटचे इष्टतम ऑपरेशन लांबीच्या ओळीवर सुनिश्चित करते. याउप्पर, सिस्टम वेगवान पॅरामीटर रीसेट फंक्शनला समर्थन देते, प्रक्रियेची आवश्यकता आणि उत्पादन परिस्थिती बदलण्यासाठी लवचिकपणे अनुकूल करते, लांबीच्या मशीनमध्ये लाइट गेज कटची अनुकूलता लक्षणीय सुधारते.
लाइट गेज कट ते लांबीच्या ओळीसाठी स्वयंचलित मापन प्रणाली
उच्च-परिशुद्धता स्वयंचलित मोजमाप डिव्हाइससह सुसज्ज, सिस्टम रिअल टाइममध्ये कटिंग लांबी आणि उत्पादनाचे प्रमाण प्रदर्शित करते, प्रत्येक उत्पादन प्रक्रियेच्या मानदंडांची पूर्तता करते याची खात्री करुन. इंटिग्रेटेड सेन्सर आणि डेटा प्रोसेसिंग युनिटचा वापर करून, सिस्टम मिलिसेकंदांमध्ये मितीय तपासणी पूर्ण करते आणि हा डेटा पीएलसी नियंत्रण प्रणालीला परत फीड करते.
हा क्लोज-लूप कंट्रोल मोड मोजलेल्या डेटाच्या आधारे प्रोसेसिंग पॅरामीटर्स गतिशीलपणे समायोजित करण्यासाठी लांबीच्या मशीनवर लाइट गेज कट सक्षम करते, ± 0.1 मिमीच्या आत स्थिर कटिंगची अचूकता सुनिश्चित करते आणि उत्पादनांची सुसंगतता लक्षणीयरीत्या सुधारते.
लाइट गेज ते लांबीच्या ओळीसाठी एकाधिक सुरक्षा संरक्षण
आपत्कालीन स्टॉप डिव्हाइस आणि बुद्धिमान अलार्म सिस्टमच्या ड्युअल संरक्षण यंत्रणेसह सुसज्ज. रिअल-टाइम स्थिती देखरेखीसाठी सेफ्टी सर्किट पीएलसीचा वापर करते.
जर एखादा असामान्य सिग्नल आढळला तर सिस्टम 0.5 सेकंदात संरक्षणात्मक कार्य ट्रिगर करते, प्रभावीपणे प्रतिबंधित करतेलांबीच्या मशीनवर लाइट गेज कटनुकसान आणि वैयक्तिक इजा.
एक ऐकण्यायोग्य आणि व्हिज्युअल अलार्म सिस्टम एकाच वेळी फॉल्ट स्थान सूचित करते, ऑपरेटरला समस्येचे स्त्रोत द्रुतपणे शोधण्यात आणि सरासरी फॉल्ट रिस्पॉन्स वेळ 40%कमी करण्यास मदत करते.
लांबीच्या रेषेत लाइट गेज कटसाठी सर्वो आहार
क्लोज-लूप शोध तंत्रज्ञानासह एक सर्वो-चालित फीडिंग सिस्टम ± 0.05 मिमीची स्थिती अचूकता प्राप्त करते. सर्वो मोटर फीडिंग स्थितीबद्दल रिअल-टाइम अभिप्राय प्रदान करण्यासाठी एन्कोडरचा वापर करते, प्रीसेट मूल्याच्या गतिशीलपणे तुलना आणि नुकसान भरपाई देते.
पारंपारिक हायड्रॉलिक फीडिंग पद्धतींच्या तुलनेत, सर्वो सिस्टमचा प्रतिसाद वेग 60% वेगवान आहे आणि भौतिक जाडीच्या अचानक बदलांसाठी अनुकूलक समायोजनास समर्थन देतो, ज्यामुळे उच्च-भिन्नता, लहान-बॅच उत्पादनाच्या लवचिक उत्पादनासाठी ते आदर्श बनते.
लाइट गेज ते लांबीच्या मशीनसाठी वेल्डिंग उष्णता उपचार
सर्व स्टील स्ट्रक्चर वेल्ड्स मोठ्या टेम्परिंग फर्नेसमध्ये ताणतणावातून मुक्त उपचार करतात. ही प्रक्रिया अवशिष्ट वेल्डिंगचा तणाव प्रभावीपणे कमी करते आणि उपकरणांचे आयुष्य 30%पेक्षा जास्त वाढवते. उपचार न केलेल्या वेल्ड्स वैकल्पिक भारांखाली थकवा क्रॅक होण्यास प्रवृत्त असतात. 580 डिग्री सेल्सियस ° 10 डिग्री सेल्सियस तापमानात टेम्परिंग मेटल जाळीची पुनर्प्राप्ती करते, एचआरसी 22-26 श्रेणीमध्ये आदर्श कठोरता राखते, दीर्घकालीन ऑपरेशनल स्थिरता सुनिश्चित करते.
लांबीच्या रेषेत लाइट गेज कटसाठी उच्च-कार्यक्षमता कातरणे
ऑप्टिमाइझ्ड कटिंग एज डिझाइनसह एकत्रित पेटंट हायड्रॉलिक सिस्टम प्रति मिनिट 25 कटचा हाय-स्पीड शियरिंग रेट प्राप्त करतो. विशेष मिश्र धातु ब्लेडमध्ये सामान्य सामग्रीपेक्षा तीनपट सर्व्हिस लाइफ असते आणि 0.02 मिमी/मीटर किंवा त्यापेक्षा कमी सपाटपणा असतो. व्यावहारिक अनुप्रयोगांनी हे सिद्ध केले आहे की या तंत्रज्ञानामुळे एकल-शिफ्ट आउटपुट 45% वाढते तर उर्जेचा वापर 15% कमी करते. एक पर्यायी स्वयंचलित वंगण प्रणाली पुढील साधन पोशाख कमी करते.
