लूपिंग कट-टू-लेंथ लाइन मूलभूतपणे फीडिंग आणि कातरणे वेग यांच्यातील जुळत नसल्याची समस्या सोडवते. किंग्रियल स्टील स्लिटर हा कट-टू-लेन्थ लाइनचा अनुभवी निर्माता आणि पुरवठादार आहे. ऑनलाइन किंवा वैयक्तिकरित्या मशीन पाहण्यासाठी चीनमधील आमच्या कारखान्याला भेट देण्यास आपले स्वागत आहे!

लूपिंग कट-टू-लेन्थ लाइन बद्दल व्हिडिओ

लूपिंग कट-टू-लेन्थ लाइनचा परिचय

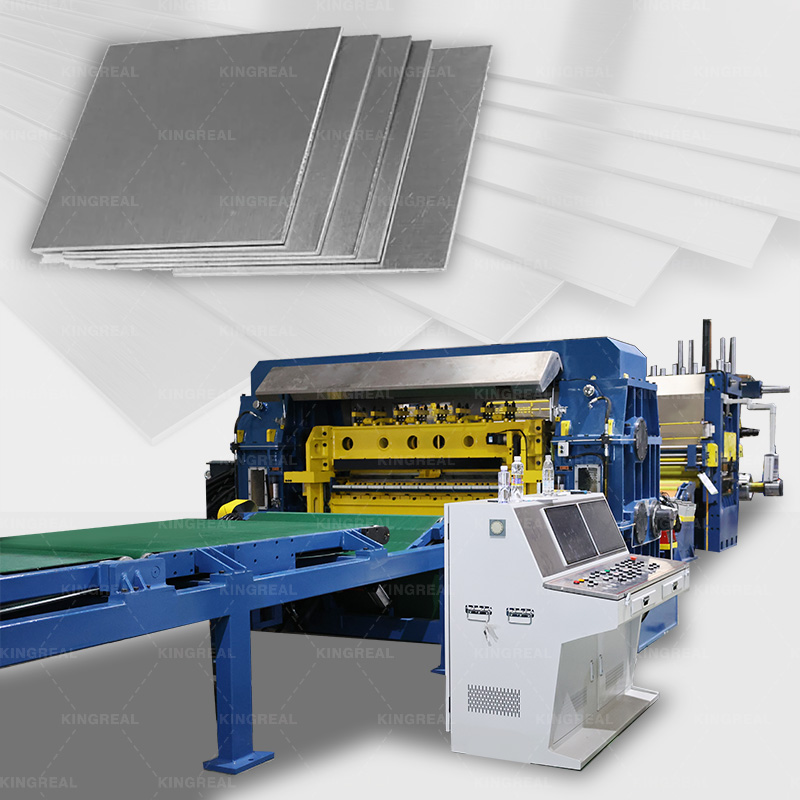

लूपिंग कट-टू-लेन्थ लाइन मोठ्या-स्वरूपातील धातूच्या कॉइल्सच्या स्वयंचलित प्रक्रियेसाठी, कच्च्या मालाच्या कॉइल्सपासून सानुकूलित धातूच्या शीटपर्यंत एक-स्टॉप उत्पादन मिळविण्यासाठी अनकॉइलिंग, लेव्हलिंग आणि कातरणे यासारख्या कोर प्रक्रियांना एकत्रित करण्यासाठी डिझाइन केलेली आहे. लूप ब्रिजसह शिअरिंग लाइन फीडिंग आणि शिअरिंगमधील वेगातील फरक समस्येचे मूलभूतपणे निराकरण करते. अचूक स्पीड बफरिंग आणि सिंक्रोनाइझेशन कंट्रोलद्वारे, लूपिंग कट-टू-लेन्थ मशीनचे लांबी-फिक्सिंग ऑपरेशन अधिक स्थिर आहे, आणि कातरणे प्रक्रिया अधिक नितळ आहे, ज्यामुळे उत्पादनातील व्यत्यय आणि अपुरी अचूकता यासारख्या वेगाच्या जुळणीमुळे पारंपारिक कट-टू-लांबीच्या रेषांचे वेदना बिंदू पूर्णपणे काढून टाकले जातात. म्हणून, लूपिंग कट-टू-लेन्थ मशीन लूपिंग कट-टू-लेन्थ लाइनच्या एकूण उत्पादन कार्यक्षमतेत लक्षणीय सुधारणा करते आणि उत्पादनादरम्यान डाउनटाइम नुकसान प्रभावीपणे कमी करते.

लूपिंग कट-टू-लेन्थ लाइनचे पॅरामीटर्स

कच्चा माल: गॅल्वनाइज्ड शीट; कोल्ड-रोल्ड शीट; कार्बन स्टील

शीटची जाडी: 0.3-4.0 मिमी

शीट रुंदी: 500-2000 मिमी

वेग: 0 ~ 60 मी/मिनिट

लूपिंग कट-टू-लेन्थ लाइनसाठी डिझाइन विचार

लूपिंग कट-टू-लेन्थ मशीन वैज्ञानिक स्ट्रक्चरल डिझाइनद्वारे फीडिंग आणि शिअरिंग स्टेज दरम्यान स्पीड सिंक्रोनाइझेशन आणि बफरिंग साध्य करते, लूपिंग कट-टू-लांथ लाइनच्या कार्यक्षम ऑपरेशनसाठी ठोस हमी देते, नेहमी कातरणे अचूकता सुनिश्चित करण्यावर आणि सतत उत्पादन साध्य करण्यावर लक्ष केंद्रित करते. टेबल डिझाइनच्या बाबतीत, लूपिंग कट-टू-लेन्थ मशीन ट्रांझिशन पृष्ठभागाच्या रबर व्हील स्ट्रक्चरसह एकत्रितपणे उभ्या उचलण्याची पद्धत अवलंबते, ज्यामुळे केवळ गुळगुळीत सामग्री पोहोचवणे आणि बफरिंग करणे शक्य नाही, तर पट्टी पृष्ठभाग आणि टेबल पृष्ठभाग यांच्यातील थेट घर्षण देखील प्रभावीपणे टाळले जाते, ज्यामुळे पृष्ठभागावरील समस्या दूर होतात, जसे की स्क्रॅपिंग आणि स्क्रॅपिंग. प्रक्रिया केलेल्या मेटल शीटची गुळगुळीत पृष्ठभाग आणि उच्च-परिशुद्धता प्रक्रियेच्या आवश्यकता पूर्ण करणे.

फीडिंग आणि शिअरिंग दरम्यान अचूक सिंक्रोनाइझेशन साध्य करण्यासाठी, लूपिंग कट-टू-लेन्थ लाइन लूप पिटमधील स्टील स्ट्रिपच्या स्थितीचे रिअल टाइममध्ये निरीक्षण करण्यासाठी उच्च-परिशुद्धता फोटोइलेक्ट्रिक सेन्सर्सच्या तीन जोडीने सुसज्ज आहे. लूप ब्रिजची उचलण्याची उंची स्वयंचलितपणे समायोजित करून, खड्ड्यात पुरेशी सामग्री ठेवली जाते. जेव्हा लूपिंग कट-टू-लेन्थ मशीनचा कातरण्याचा वेग वाढतो, तेव्हा लूप ब्रिज संचयित सामग्री त्वरीत सोडू शकतो, अपुऱ्या सामग्री पुरवठ्यामुळे लूपिंग कट-टू-लेंथ लाइन थांबण्यापासून प्रतिबंधित करते. जेव्हा फीडिंगचा वेग खूप वेगवान असतो, तेव्हा लूप ब्रिज तत्परतेने अतिरिक्त सामग्री संचयित करू शकतो ज्यामुळे सामग्रीचे संचय आणि विचलन टाळण्यासाठी, लूपिंग कट-टू-लांबीच्या मशीनची प्रत्येक प्रक्रिया अखंडपणे जोडली जाऊ शकते याची खात्री करून. थोडक्यात, लूपिंग कट-टू-लेन्थ लाइनची रचना लूपिंग कट-टू-लेन्थ लाइनच्या वेगवेगळ्या टप्प्यांमधील स्पीड कॉन्फ्लिक्ट्स अचूक स्पीड बफरिंग आणि पोझिशन कंट्रोलद्वारे सोडवते, लूपिंग कट-टू-लेन्थ लाइनची लांबी सेटिंग अधिक अचूक आणि कातरणे अधिक स्थिर बनवते, संपूर्ण मशीन-ऑपरेटिंग लूप-ऑपरेटिंग मशीनची कार्यक्षमता आणि गुणवत्तेमध्ये मूलभूतपणे सुधारणा करते.

● लूपिंग कट-टू-लेन्थ लाइन डिझाइनचा मुख्य बिंदू 1) लूपर खोली लूपरची खोली जितकी जास्त असेल तितकी जास्त सामग्री खड्ड्यात साठवली जाऊ शकते आणि लूपिंग कट-टू-लेन्थ मशीनच्या कातरण्याचा वेग जितका जास्त असेल तितका अनुकूल केला जाऊ शकतो. वास्तविक उत्पादनामध्ये, लूपिंग कट-टू-लेंथ लाइन लवचिकपणे वेगवेगळ्या वैशिष्ट्यांच्या मेटल स्ट्रिप्ससाठी लूपिंग खोली समायोजित करू शकते. हे हाय-स्पीड शीअरिंग दरम्यान सामग्रीचा सतत पुरवठा सुनिश्चित करते, अपर्याप्त स्टोरेजमुळे डाउनटाइम टाळते. हे कमी-स्पीड शीअरिंग दरम्यान मटेरियल बफरिंग गरजा देखील सामावून घेते, लवचिक उत्पादन सक्षम करते आणि विविध बॅच आकार आणि वैशिष्ट्यांशी जुळवून घेते. 2) अँटी-स्क्रॅच डिझाइन लूप ब्रिज उच्च-पॉलिमर पोशाख-प्रतिरोधक लाइनरसह अस्तर आहे. हे लाइनर मऊ असूनही पोशाख-प्रतिरोधक आहे, पट्टी आणि टेबल पृष्ठभाग यांच्यातील घर्षण प्रभावीपणे कमी करते. त्याच वेळी, संक्रमण विभाग रबर-लेपित मार्गदर्शक रोलर डिझाइन वापरतो. मार्गदर्शक रोलर पृष्ठभाग उच्च-गुणवत्तेच्या पॉलीयुरेथेन सामग्रीसह लेपित आहे, सामग्रीची गुळगुळीत वाहतूक सुनिश्चित करते आणि मार्गदर्शक रोलर आणि पट्टी पृष्ठभाग यांच्यातील कठोर संपर्कास प्रतिबंध करते. हे मूलभूतपणे पृष्ठभागावरील ओरखडे काढून टाकते, हे सुनिश्चित करते की लूपिंग कट-टू-लांबीच्या मशीनद्वारे प्रक्रिया केलेली प्रत्येक शीट उत्कृष्ट पृष्ठभागाची गुणवत्ता राखते. 3) स्थिती ओळख रिअल टाइममध्ये लूपरच्या उंचीमधील बदलांवर लक्ष ठेवण्यासाठी लूपिंग कट-टू-लेन्थ लाइन उच्च-सुस्पष्टता सेन्सर्सने सुसज्ज आहे (फोटोइलेक्ट्रिक सेन्सर्सच्या तीन जोड्यांसह कार्य करते). शोध डेटा समकालिकपणे लूपिंग कट-टू-लेन्थ मशीनच्या मध्यवर्ती नियंत्रण प्रणालीवर प्रसारित केला जातो, अपस्ट्रीम आणि डाउनस्ट्रीम उपकरणांमध्ये स्वयंचलित गती जुळवून, एक बंद-लूप नियंत्रण तयार करते. जेव्हा लूपिंग कट-टू-लेन्थ लाइनचा शिअरिंगचा वेग बदलतो, तेव्हा सेन्सर लूपरच्या उंचीमधील चढ-उतार त्वरीत ओळखू शकतात आणि फीडिंग आणि शिअरिंग गती समक्रमित राहतील याची खात्री करण्यासाठी सिस्टम आपोआप फीडिंग गती समायोजित करते, सामग्री जमा होणे, स्ट्रेचिंग किंवा अपुरा पुरवठा यासारख्या समस्या टाळून, मशीनला अधिक लूप-कटूथ बनवते. कार्यक्षमतेने

लूपिंग कट-टू-लेन्थ मशीनचे फायदे

1) हाय-स्पीड ऑपरेशन

लूपिंग कट-टू-लेंथ लाइन 60m/मिनिट वेगाने स्थिर हाय-स्पीड ऑपरेशन साध्य करू शकते. लूप ब्रिजच्या बफर ऍडजस्टमेंट फंक्शनसह, लूपिंग कट-टू-लेंथ मशीनला सतत हाय-स्पीड शीअरिंग मिळवून, वेग समायोजित करण्यासाठी वारंवार थांबण्याची आवश्यकता नसते. त्याच वेळी, लूपिंग कट-टू-लेन्थ लाइन संपूर्ण प्रक्रियेदरम्यान मॅन्युअल ऑपरेशन कमी करते. ऑपरेटरना फक्त नियंत्रण पॅनेलवर कातरणे लांबी, जाडी आणि गती यासारखे संबंधित पॅरामीटर्स पूर्व-सेट करणे आवश्यक आहे. लूपिंग कट-टू-लेन्थ मशीनच्या ऑपरेशन दरम्यान, त्यांची मुख्य जबाबदारी म्हणजे उपकरणाच्या ऑपरेटिंग स्थितीचे निरीक्षण करणे आणि आपत्कालीन परिस्थिती त्वरित हाताळणे.

2) उच्च कातरणे अचूकता

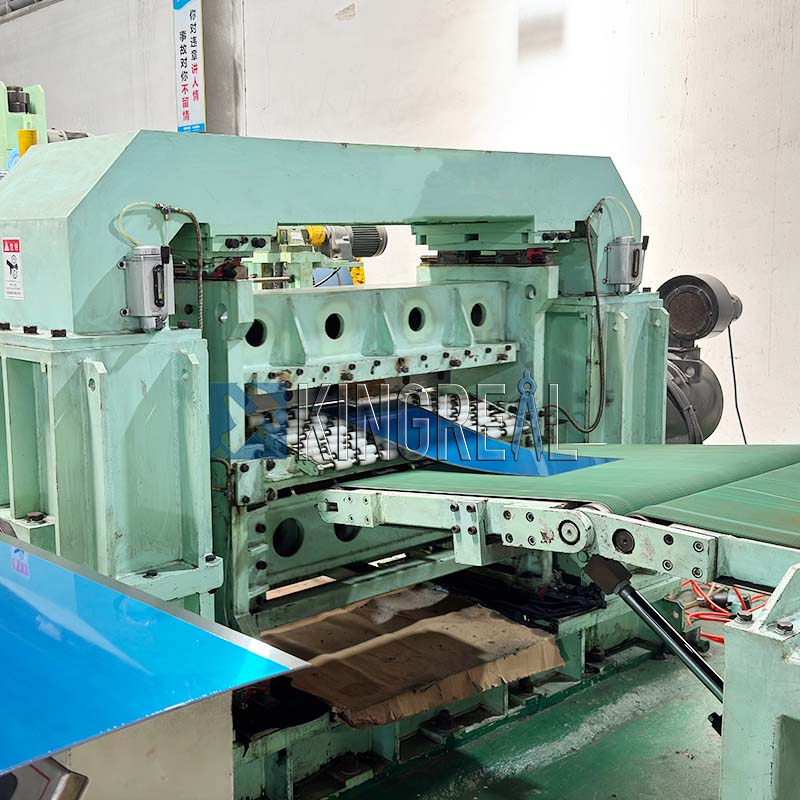

लूपिंग कट-टू-लेन्थ लाइन सर्व्हो एनसी साइझिंग मशीनसह सुसज्ज आहे, जी कापण्यासाठी शीट मेटलची लांबी अचूकपणे मोजू शकते. सर्वो मोटर ड्राइव्हसह एकत्रित केल्याने, ते जलद आणि अचूक कटिंग प्राप्त करते. वेगवेगळ्या जाडीच्या मेटल शीटसाठी, ऑपरेटर मानवी-मशीन इंटरफेसद्वारे शिअर ब्लेड गॅप त्वरीत समायोजित करू शकतात, ज्यामुळे ऑपरेशन सोयीस्कर आणि कार्यक्षम होते. लूपिंग कट-टू-लेन्थ मशीनमध्ये चार अदलाबदल करण्यायोग्य ब्लेड देखील आहेत, ज्यामुळे ब्लेडचा पर्यायी वापर करणे, कातरांचे आयुष्य लक्षणीयरीत्या वाढवणे आणि साधन बदलण्याची किंमत कमी करणे, जास्तीत जास्त आर्थिक फायदा होतो. शिवाय, लूपिंग कट-टू-लेन्थ लाइन एक तळ-अप कटिंग पद्धत वापरते, ज्यामुळे चेहरा वरच्या बाजूस कापताना बर्र्स तयार होतात, कन्व्हेयर बेल्टला स्क्रॅच करण्यापासून बरर्स प्रभावीपणे प्रतिबंधित करते आणि लूपिंग कट-टू-लेन्थ मशीनच्या कन्व्हेयरचे संरक्षण करते. विशेष म्हणजे, वरच्या आणि खालच्या शीअर गॅपला AC 0.75KW सर्वो मोटरद्वारे समायोजित केले जाते आणि त्यात गॅप मेमरी फंक्शन असते, ज्यामुळे वेगवेगळ्या शीट मेटलसाठी गॅप पॅरामीटर्स वारंवार समायोजनाशिवाय समान शीट मेटलच्या पुढील प्रक्रियेसाठी सिस्टममध्ये संग्रहित केले जाऊ शकतात.

3) पूर्णपणे स्वयंचलित ऑपरेशन

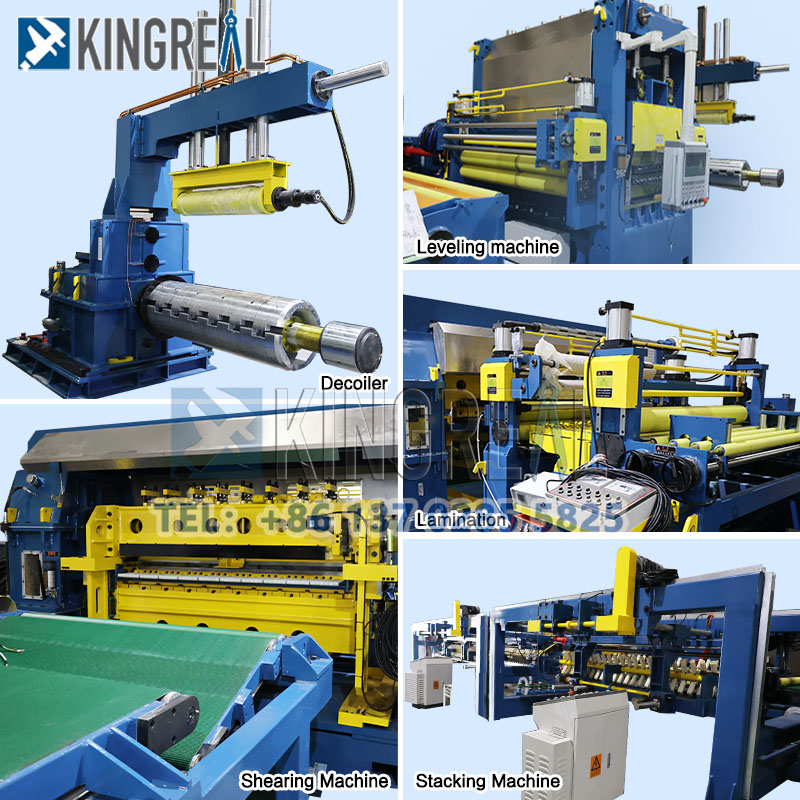

लूपिंग कट-टू-लेन्थ लाइन अनकॉइलिंग, लेव्हलिंग, NC लांबी सेटिंग, हायड्रॉलिक हाय-स्पीड शीअरिंग आणि मटेरियल कलेक्शन यंत्रणा एकत्रित करते. हे संपूर्ण स्वयंचलित उत्पादन लाइन तयार करून सामग्री पोहोचवणे, बफरिंग, मार्गदर्शक, वाहतूक आणि अनलोडिंग उपकरणांद्वारे पूरक आहे. प्रक्रियांमधील संबंधात कोणत्याही व्यक्तिचलित हस्तक्षेपाची आवश्यकता नाही, खरोखर पूर्णपणे स्वयंचलित ऑपरेशन साध्य करणे. लूपिंग कट-टू-लेन्थ मशीन पीएलसी केंद्रीकृत नियंत्रण वापरते आणि यास्कावा सारख्या सुप्रसिद्ध ब्रँड इलेक्ट्रिकल कंट्रोल सिस्टमसह सुसज्ज आहे, स्थिर आणि विश्वासार्ह ऑपरेशन सुनिश्चित करते. उत्पादनाच्या गरजेनुसार कच्च्या मालाच्या अनकॉइलिंग आणि लेव्हलिंगपासून लांबी सेटिंग, कातरणे आणि सामग्री संकलनापर्यंतची संपूर्ण प्रक्रिया ते स्वयंचलितपणे पूर्ण करू शकते.

अधिक सानुकूलित कट-टू-लेन्थ लाईन्स

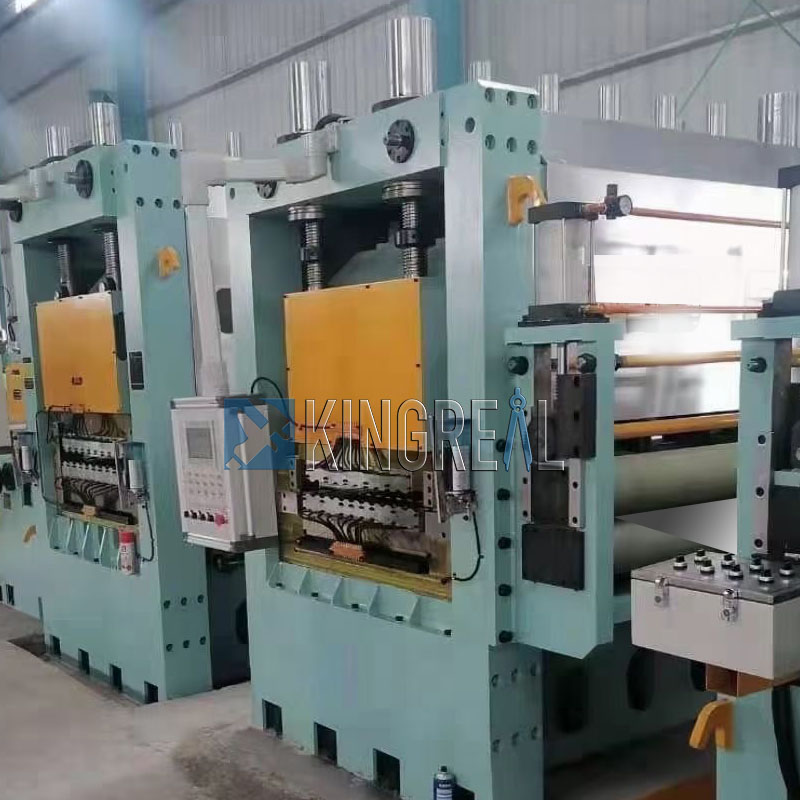

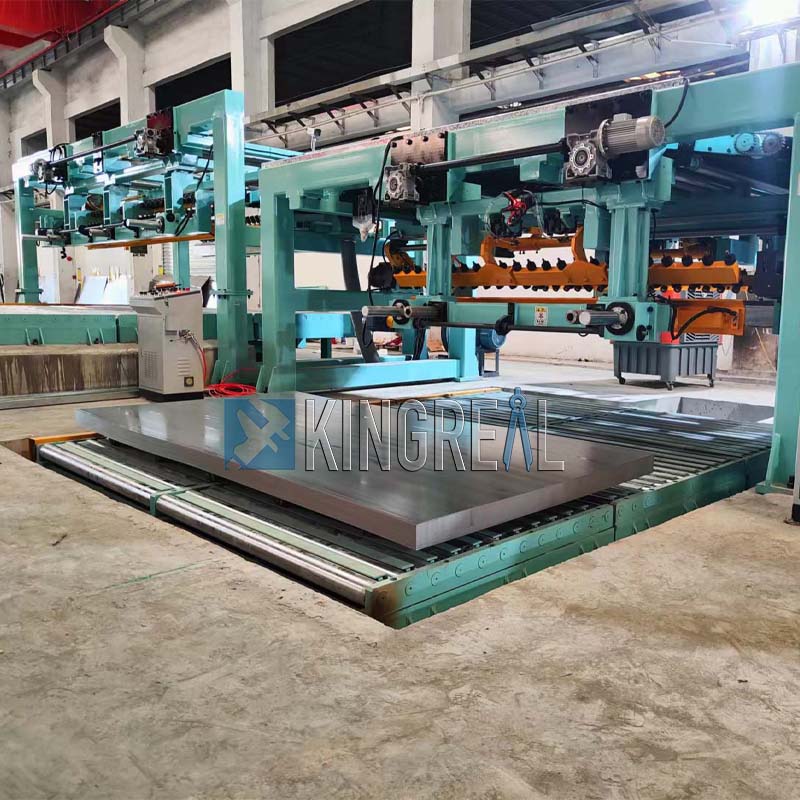

ड्युअल लेव्हलिंग मशीनने सुसज्ज कट-टू-लेन्थ लाइन	दुहेरी स्टेकरसह सुसज्ज कट-टू-लांबीची ओळ	लॅमिनेटिंग यंत्रासह सुसज्ज कट-टू-लेंथ लाइन

KINGREAL स्टील स्लिटर भारत, इंडोनेशिया, रशिया, ब्राझील आणि इतर देशांतील ग्राहकांना सर्वसमावेशक कट-टू-लेन्थ लाइन मॅन्युफॅक्चरिंग सोल्यूशन्स प्रदान करते. कोटसाठी, कृपया KINGREAL स्टील स्लिटरशी संपर्क साधा!
