KINGREAL SLITTER SLITTER 1650mm कॉइल स्लिटिंग मशीन ही सर्वात वैशिष्ट्यपूर्ण मेटल स्लिटिंग लाइन आहे, जी 0.3-3mm जाडीची शीट कॉइल स्लिट करू शकते आणि स्लिट कॉइल रिवाइंड करू शकते. KINGREAL SLITTER SLITTER ने 1650mm कॉइल स्लिटिंग मशिन तयार केल्या आहेत. अरेबिया. नवीनतम कोट कार्यक्रमासाठी आमच्याशी संपर्क साधा!
KINGREAL स्टील स्लिटर 1650MM कॉइल स्लिटिंग मशीन स्टील, ॲल्युमिनियम, GI, तांबे आणि सिलिकॉन अशा विविध प्रकारचे साहित्य स्लिटिंग आणि रिवाइंड करण्यासाठी डिझाइन केले आहे. ही 1600 मिमी कॉइल स्लिटिंग लाइन मेटल स्लिटिंग लाइनच्या सर्वात सामान्य डिझाइनपैकी एक आहे आणि कॉइल प्रोसेसिंग स्लिटिंगसाठी बहुतेक वनस्पतींच्या गरजा पूर्ण करेल. हाताळलेल्या कॉइलची जाडी 0.3mm-3mm आणि रुंदी 1650mm पर्यंत असते.
1. ड्युअल स्लिटर हेड कॉइल स्लिटिंग मशीन
5. हाय स्पीड कॉइल स्लिटिंग मशीन
|
कच्चा माल |
||
|
नाही. |
नाव |
तपशील |
|
1 |
साहित्य |
सीआर, स्टील, ॲल्युमिनियम |
|
2 |
गुंडाळी जाडी |
0.3-3MM |
|
3 |
गुंडाळी रुंदी |
५००-१६५० मिमी |
|
4 |
कॉइल आय.डी |
≤Φ2000 मिमी |
|
5 |
कॉइल ओ.डी |
Φ508 मिमी, Φ610 मिमी |
|
6 |
गुंडाळी वजन |
२५ टी |
|
उत्पादन लाइन तपशील |
||
|
1 |
स्लिट पट्टी |
२५ कमाल |
|
2 |
स्लिटिंग मशीन |
0-200M/मि |
|
3 |
शक्ती |
380V/50Hz/3Ph |
|
4 |
रुंदी सहिष्णुता |
≤±0.05 मिमी |
|
5 |
स्क्रॅप काठ रुंदी श्रेणी |
2-10 मिमी |
|
6 |
तयार उत्पादन burrs |
≤0.03 मिमी |

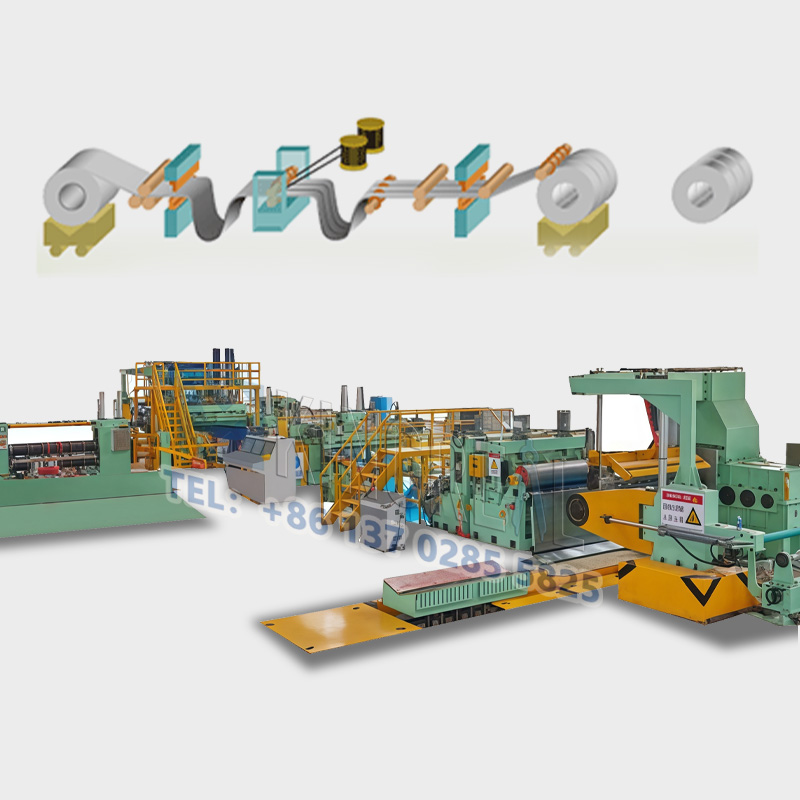

ट्रॉली लोडिंग कॉइल -- हायड्रॉलिक व्हर्टिकल सेंटरिंग ऑफ डिकॉइलर -- हायड्रोलिक डिकॉइलर -- पिंच आणि लीव्हर -- प्लेट हेड शिअर -- लूप ब्रिज -- स्लिटिंग मशीन -- टेंशन स्टेशन -- सेपरेटिंग -- रिवाइंडिंग मशीन
रचना आणि वापर: अनकॉइलरला फीड करण्यासाठी, स्टोरेज टेबलवरून स्टीलची कॉइल अनकॉइलरच्या रीलपर्यंत नेण्यासाठी वापरली जाते, ट्रॉली हायड्रॉलिक मोटरद्वारे नियंत्रित केली जाते आणि उचलण्याचे नियंत्रण हायड्रॉलिक सिलेंडरद्वारे केले जाते.
लिफ्टिंग यंत्रणा: हायड्रॉलिक सिलेंडर आणि स्लाइडिंग चार-मार्गदर्शक स्तंभ संरचना, सिलेंडरद्वारे प्रदान केलेली उचलण्याची शक्ती, व्ही-टाइप बेअरर टेबल लिफ्टिंगला प्रोत्साहन देण्यासाठी, स्टील कॉइलच्या वर आणि खाली कार्य साध्य करण्यासाठी सिलेंडर.
ट्रॅव्हलिंग मेकॅनिझम: हायड्रॉलिक मोटर आणि समांतर गाईड रेल स्ट्रक्चर, ट्रॅव्हलिंग पॉवर हायड्रॉलिक मोटरद्वारे पुरवली जाते, ज्यामुळे ट्रॉली अनकॉइलरच्या स्पिंडलच्या अक्षीय दिशेने क्षैतिजरित्या हलते. ट्रॉली रुळावरून घसरण्यापासून रोखण्यासाठी रेल्वेच्या प्रत्येक टोकाला मर्यादा ब्लॉक असतो.
A. कार्य:
स्टील कॉइल वाहून नेणे, कॉइलचा आतील व्यास विस्तारणे आणि घट्ट करणे, कॉइल अनकॉइल करणे आणि डिस्चार्ज करणे किंवा पुनर्वापर करणे.
कॉइल प्लेटला आधार देणे आणि स्टीलच्या पट्टीला ताण देणे, त्यात फ्रेम, स्पिंडल, विस्तार आणि संकुचित रील, अनवाइंडिंग आणि प्रेसिंग डिव्हाइस, सहाय्यक समर्थन, ब्रेकिंग डिव्हाइस आणि पॉवर पार्ट यांचा समावेश आहे.
B. बांधकाम
अ) मुख्य फ्रेम: स्टीलची बनलेली, A3 स्टील प्लेट, #45 स्टील फोर्जिंग बेअरिंग सीट वेल्डिंगनंतर, ॲनिलिंग गुणात्मक उपचाराद्वारे विकृत होत नाही;
b) स्पिंडल: 85 मिमी छिद्रांच्या व्यासासह 40Cr गोल स्टीलपासून ड्रिल केले जाते, टेम्पर्ड केले जाते आणि नंतर 190 मिमी व्यासाच्या कार्यरत पृष्ठभागामध्ये बदलले जाते, 25 टन लोड-असर क्षमता असते.
c) रील वाढवा आणि संकुचित करा: स्लाइडर-प्रकार पुश-पुल एक्सपेन्शन रील फॉर्मचा वापर; चार वक्र प्लेट (क्रमांक 45 स्टील), वायर-कटिंग स्लाइडर जोड्या, विस्तार व्यास: Ф470mm-520mm (अधिक रबर स्लीव्ह Ф610mm पोहोचण्यासाठी); रीळ 1650mm प्रभावी काम लांबी, एकंदर mandrel खात्री करण्यासाठी की रीळ वर आणि खाली जेव्हा एकाग्रता.
|

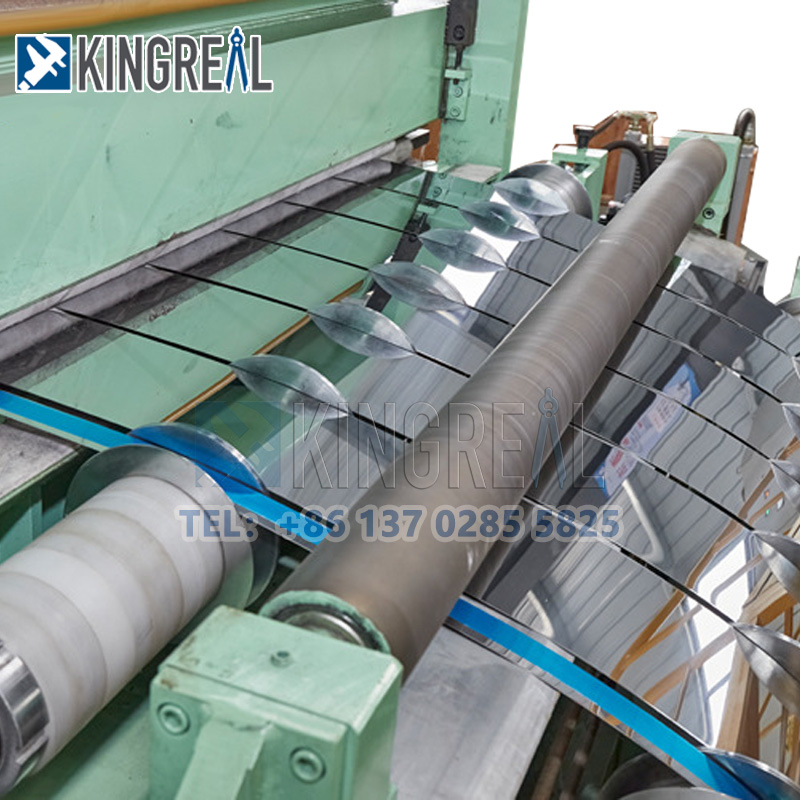

रचना |
स्टील प्लेट वेल्डेड बेस, पॉवर गिअरबॉक्स, प्लेक आणि फ्रेम |
|
प्रमाण |
1 सेट |
|
स्लिटिंग गती |
200M/मिनिट |
|
कटर शाफ्टचा व्यास |
Φ220 मिमी × 1900 मिमी |
|
साहित्य |
42CrMo |
|
ब्लेड आकार |
Φ350mm×Φ220mm×10mm |
|
मुख्य मोटर शक्ती |
AC110Kw |
1. गॅल्वनाइज्ड स्टील स्लिटिंग मशीन काय करते?
2. अरुंद पट्टी कॉइल स्लिटिंग मशीनचे कार्य काय आहे?
3. गॅल्वनाइज्ड स्टील स्लिटिंग मशीनमध्ये स्नबर काय आहे?
4. मेटल कॉइल स्लिटिंग लाइनच्या किमतीच्या कामगिरीचे मूल्यांकन कसे करावे?
5.स्टेनलेस स्टील कॉइल स्लिटिंग लाइन कशी राखायची?
◆ विस्तृत उत्पादन कौशल्य
20 वर्षांहून अधिक उत्पादन आणि विक्रीच्या अनुभवासह, किंगरीअल स्टील स्लिटर हे मेटल स्लिटिंग मशीनमध्ये विशेष असलेले अनुभवी उत्पादक आहे. KINGREAL स्टील स्लिटरने व्हिएतनाम, तुर्की, रशिया, भारत आणि संयुक्त अरब अमिरातीसह जगभरातील राष्ट्रांना विविध प्रकारच्या मेटल स्लिटिंग मशीनचा यशस्वीपणे पुरवठा केला आहे. क्लायंट द्वारे व्यापकपणे पोच.
◆ तज्ञ संघ शक्ती
KINGREAL STEEL SLITTER कडे स्वतःचे इन-हाउस तांत्रिक, विक्री आणि उत्पादन संघ आहेत. किंगरीअल स्टील स्लिटर विक्री आणि उत्पादनापासून शिपमेंटपर्यंत प्रक्रियेच्या प्रत्येक टप्प्यावर व्यावसायिकपणे हाताळू शकते.
◆ खरेदीनंतरची मदत देऊ केली जाते
किंगरियल स्टील स्लिटर मेटल स्लिटिंग मशीनच्या योग्य स्थापनेची आणि ऑपरेशनची हमी देण्यासाठी ऑनलाइन आणि ऑफलाइन विक्री-पश्चात स्थापना सेवा देते.
ऑनलाइन संसाधनांमध्ये व्हिडिओ ट्यूटोरियल आणि सर्वसमावेशक ऑनलाइन अभियांत्रिकी मार्गदर्शन समाविष्ट आहे; ऑफलाइन संसाधनांमध्ये KINGREAL STEEL SLITTER ऑन-साइट इंस्टॉलेशन मार्गदर्शन प्रदान करण्यासाठी ग्राहकाच्या स्थानिक कारखान्यात अभियंते पाठवणे समाविष्ट आहे.
 |
 |
 |
 |
