1300MM ड्युअल स्लिटर हेड कॉइल स्लिटिंग मशीन हे KINGREAL सर्वात विशिष्ट उत्पादनांपैकी एक आहे. ड्युअल स्लिटर हेड डिझाईन 0.3-3MM कॉइलसाठी 220M/मिनिट उच्च गती उत्पादन कार्यक्षमता प्राप्त करण्यासाठी योग्य आहे. सध्या ते तुर्की, रशिया, सौदी अरेबिया आणि इतर देशांना विकले जाते.
KINGREAL 1300MM ड्युअल स्लिटर हेड कॉइल स्लिटिंग मशीन ॲल्युमिनियम, गॅल्वनाइज्ड स्टील, हॉट रोल्ड, कोल्ड रोल्ड आणि इतर अनेक सामान्य मेटल कॉइलच्या अचूक स्लिटिंगसाठी डिझाइन केले आहे, ज्यामुळे स्लिटिंग गती, प्रमाण आणि गुणवत्ता यासह ग्राहकांच्या वेगवेगळ्या स्लिटिंग गरजा पूर्ण होतात.
दुहेरी चाकू सीटचे डिझाइन समान उत्पादन लाइनमध्ये वेगवेगळ्या आकाराच्या कॉइलचे काप लक्षात घेण्यास सक्षम आहे, ज्यामुळे चाकूची जागा बदलून उत्पादन कार्यक्षमता मोठ्या प्रमाणात सुधारते आणि अनेक ग्राहकांची पसंती मिळवली आहे.
दुहेरी चाकू सीट डिझाइन व्यतिरिक्त, KINGREAL स्टील शीट स्लिटिंग मशीन देखील ग्राहकांसाठी मशीन कव्हरचे संरक्षण करण्यासाठी, स्लिटिंग प्रक्रियेमध्ये उत्पादन सुरक्षितता सुधारण्यासाठी, ग्राहकांच्या उत्पादन आवश्यकतांनुसार डिझाइन केले आहे. तो आता सौदी अरेबियाच्या ग्राहकांच्या कारखान्यात यशस्वीपणे चालू आहे.
1. हाय स्पीड कॉइल कट टू लेन्थ लाईन
2. अरुंद पट्टी स्टील स्लिटिंग मशीन
कॉइल लोड करत आहे -- हायड्रोलिक डिकॉइलर -- हाय प्रिसिजन स्ट्रेटनर -- लूप ब्रिज -- स्लिटिंग मशीन -- रोलिंग वेस्ट एज -- लूप ब्रिज -- टेंशन -- रिवाइंडिंग मशीन
नाही |
घटक |
प्रमाण |
1 |
कार्ट लोड करत आहे |
1 सेट |
2 |
हायड्रॉलिक कॅन्टीलिव्हर डेकोइलर |
1 सेट |
3 |
पाच-रोलर स्ट्रेटनर |
1 सेट |
4 |
वळण पूल |
2 सेट |
5 |
स्लिटिंग मशीन |
2 सेट |
6 |
वेस्ट मटेरियल रिवाइंडिंग |
1 सेट |
7 |
हायड्रोलिक रिवाइंडिंग |
1 सेट |
8 |
हायड्रोलिक प्रणाली |
1 सेट |
9 |
इलेक्ट्रॉनिक नियंत्रण प्रणाली |
1 सेट |
10 |
सानुकूलित भाग संरक्षणात्मक ढाल |
1 सेट |
कच्चा माल पॅरामीटर्स |
|
कॉइल साहित्य |
ॲल्युमिनियम, स्टील, गॅल्वनाइज्ड स्टील इ |
गुंडाळी जाडी |
0.3-3MM |
गुंडाळी रुंदी |
५००-१२५०० मिमी |
कॉइल विट |
१५ टन |
तयार उत्पादन पॅरामीटर्स |
|
रुंदी सहिष्णुता |
≤±0.05 मिमी |
slitting च्या सरळपणा |
≤1 मिमी/2000 मिमी |
कचरा ट्रिमिंग |
≥2 मिमी |
स्लिटिंग मशीन पॅरामीटर्स |
|
कामाची गती |
100-180M/मिनि |
उर्जेचा स्त्रोत |
380V/50HZ |
स्थापित क्षमता |
सुमारे 280KW |

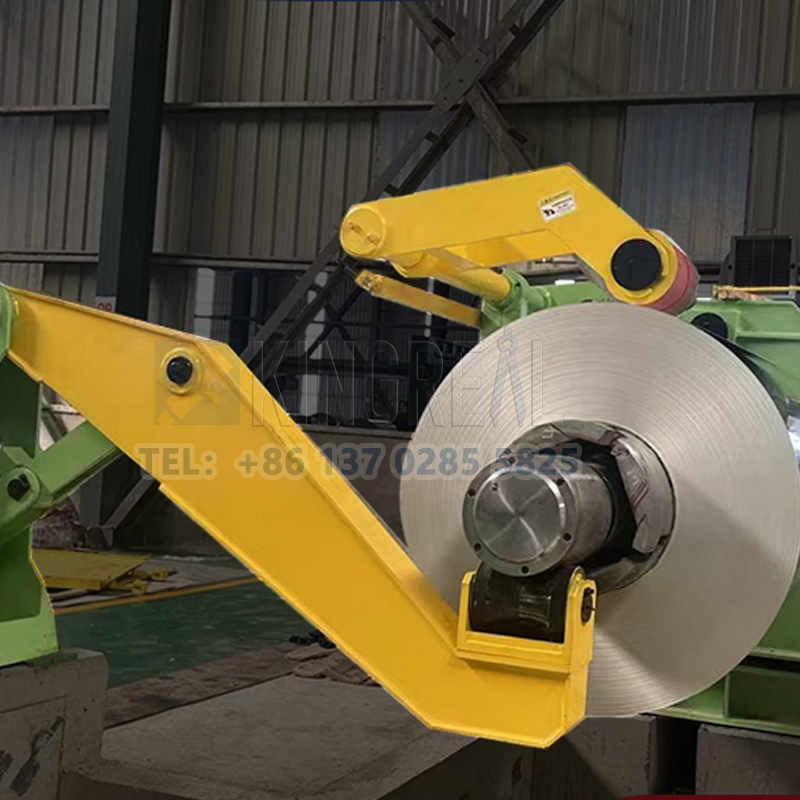

① हायड्रॉलिक कँटिलीव्हर डेकोइलर
हायड्रॉलिक कॅन्टीलिव्हर डिकॉइलरचे मुख्य कार्य म्हणजे वेब वाहून नेणे आणि फिरवणे जेणेकरुन प्रक्रियेच्या पुढील चरणासाठी ते हळूहळू बंद होईल. या प्रकारच्या डिकॉइलरमध्ये सामान्यत: रील, स्टँड, ड्राईव्ह ट्रेन इत्यादींचा समावेश असतो आणि तो सिंगल-बेअरिंग कॅन्टीलिव्हर प्रकाराचा असतो. रीलमध्ये सामान्यत: सपोर्ट शाफ्ट, वेज स्लाइड आणि वेज स्लाइडमध्ये बसवलेले बो प्लेट असते, जे वेगवेगळ्या आकाराचे रोल्स सामावून घेण्यासाठी तिरकस वेजच्या क्रियेखाली रील विस्तारते आणि आकुंचन पावते.
हाय-स्पीड मेटल स्लिटिंग मशीन उपकरणांमध्ये हायड्रोलिक कॅन्टीलिव्हर डिकॉइलर विशेषतः महत्वाचे आहेत, कारण रीलचे रोटेशन साध्य करण्यासाठी ते मोटार चालवले जाऊ शकते, जेणेकरून ड्राईव्ह सिस्टम अंतर्गत वरच्या अनवाइंडिंगसाठी स्ट्रिप पोस्ट-टेंशनमध्ये ठेवता येईल.

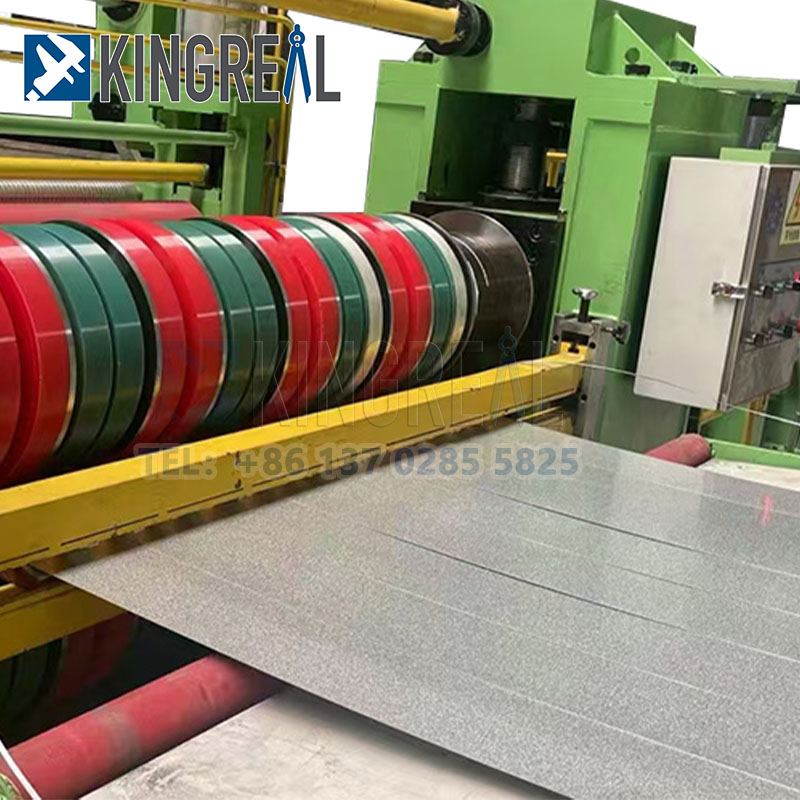

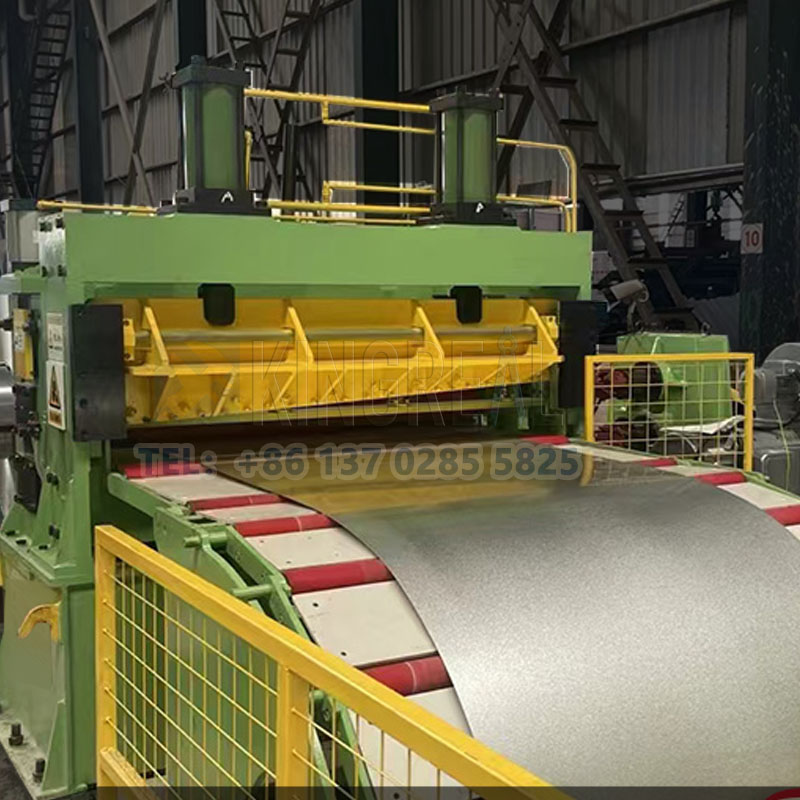

① ड्युअल स्लिटर हेड स्लिटिंग मशीन
a मुख्य बॉडी फ्रेम: सेक्शन स्टील, स्टील प्लेट, एकत्र वेल्डेड, ताण दूर करण्यासाठी एनील केलेले आणि नंतर संदर्भ पृष्ठभागावर प्रक्रिया करणे.
b रोलर्सची दाबणारी जोडी: चाकूच्या शाफ्टमध्ये प्लेटची स्थिरता, वरच्या रोलरची स्टीम हालचाल सुनिश्चित करण्यासाठी, वरचा रोलर सिलेंडर उचलण्याच्या दबाव सामग्रीद्वारे समक्रमित केला जाऊ शकतो.
c चाकू शाफ्ट सामग्री: 42CrMo, स्पेसिफिकेशन 200mm×1300mm, की-वेसह, रफ मशीनिंगद्वारे, टेम्परिंग ट्रीटमेंट, मध्यम वारंवारता उपचार, ग्राइंडिंग, हार्ड क्रोम प्लेटिंग, रीग्राइंडिंग आणि इतर 8 प्रक्रिया;
① संरक्षणात्मक ढाल:
मेटल स्लिटिंग मशीनमधील संरक्षणात्मक मशीन कव्हरमध्ये खालील भूमिका आणि वैशिष्ट्ये आहेत:
उपकरणांचे संरक्षण: संरक्षक मशीन कव्हर मशीनला आजूबाजूच्या वातावरणाशी थेट संपर्कापासून वेगळे करू शकते, धूळ, पाण्याचे डाग, तेल, स्वॅर्फ आणि इतर प्रदूषकांना मशीनच्या आतील भागात जाण्यापासून रोखू शकते, जेणेकरून मशीनचे सेवा आयुष्य सुधारू शकेल.
ऑपरेशन सुरक्षितता: संरक्षक मशीन कव्हर ऑपरेटर आणि आसपासच्या कर्मचाऱ्यांची सुरक्षितता सुनिश्चित करते, कर्मचाऱ्यांना हाय-स्पीड हलणारे भाग, इलेक्ट्रिकली चार्ज केलेले कंडक्टर किंवा इतर धोकादायक भागांशी थेट संपर्क करण्यापासून प्रतिबंधित करते आणि अपघात टाळते.
▶ 1. संपूर्ण कॉइल प्रक्रिया उपकरणे उपाय;
▶ 2. व्यावसायिक तांत्रिक संघ
- प्री-सेल डिझाइन प्रोग्राम; - विक्री दरम्यान व्यावसायिक उत्पादन; -विक्रीनंतरची स्थापना सेवा;
▶ 3. मुबलक प्रकल्प प्रकरणे
आम्ही आमच्या स्लिटिंग मशीन तुर्की, सौदी अरेबिया, भारत आणि रशियाला यशस्वीरित्या विकल्या आहेत.
