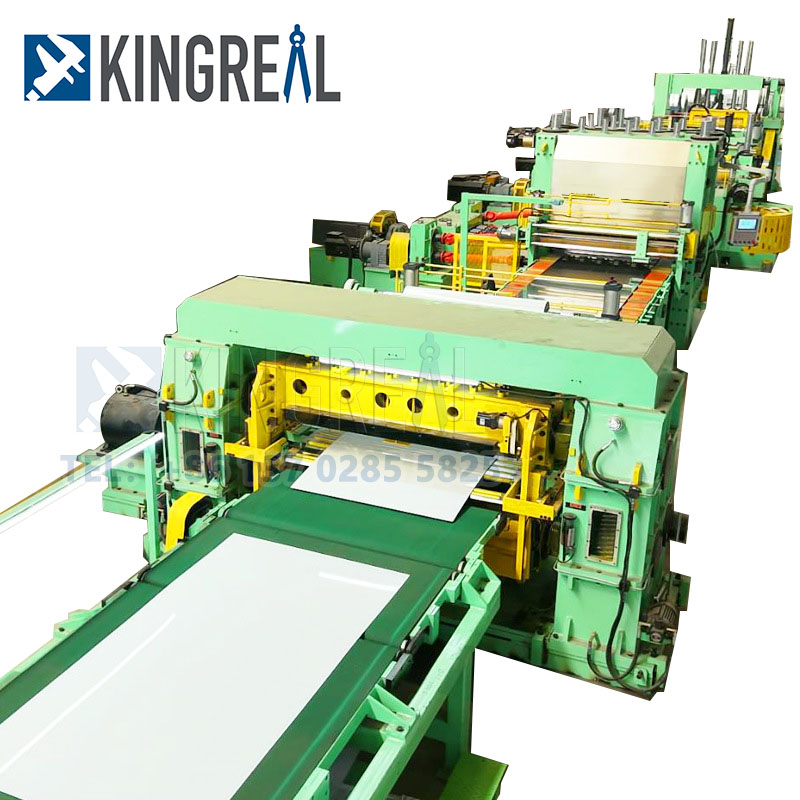

लांबीच्या मशीनवर स्टेनलेस स्टील कटआधुनिक उत्पादन उद्योगातील एक अपरिहार्य आणि महत्त्वपूर्ण उपकरणे आहेत.

एकाधिक अचूक घटकांच्या समन्वित कार्याद्वारे स्टेनलेस स्टील कॉइलची कार्यक्षम आणि अचूक कटिंगची जाणीव होते.

या लेखात, किंग्रियल स्टील स्लिटर स्टेनलेस स्टीलच्या कट ते आपल्याशी लांबीची ओळ असलेल्या मुख्य घटकांवर चर्चा करेल, त्याच्या कार्य प्रक्रियेचे विश्लेषण करेल आणि स्टेनलेस स्टील कट ते लांबीच्या मशीनचे कार्य आणि महत्त्व अधिक चांगल्या प्रकारे समजून घेण्यात मदत करेल.

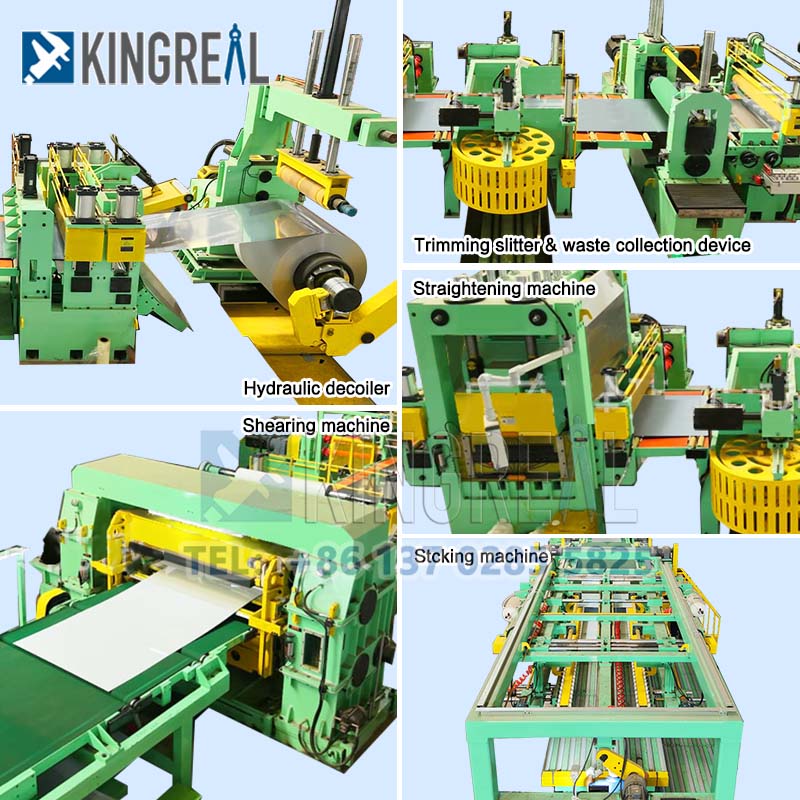

1. स्टेनलेस स्टील कट ते लांबीच्या रेषेसाठी कच्चा माल हाताळणी प्रणाली

च्या कामाच्या प्रक्रियेतलांबीच्या मशीनवर स्टेनलेस स्टील कट, कच्चा माल हाताळणी प्रणाली ही पहिली महत्त्वपूर्ण पायरी आहे. हे प्रामुख्याने डीकोयलर, लेव्हलिंग मशीन आणि सेंटरिंग डिव्हाइसपासून बनलेले आहे.

1.1 स्टेनलेस स्टील कट ते लांबीच्या ओळीसाठी डीकोइलर

डिकॉइलर सामान्यत: कॅन्टिलिव्हर प्रकार आणि डबल शंकूच्या डोक्याच्या संरचनेत विभागला जातो. पूर्वीचे लहान कॉइलसाठी योग्य आहे, तर नंतरचे मोठे आणि वजनदार कॉइलसाठी अधिक योग्य आहे. अवांछित गतीची समायोजितता स्टेनलेस स्टील कटमध्ये लांबीच्या मशीनला वेगवेगळ्या उत्पादनांच्या गरजा भागविण्यासाठी सक्षम करते.

त्याच वेळी, हायड्रॉलिक टेन्शनिंग सिस्टम आणि मार्गदर्शक डिव्हाइस असमान तणावामुळे उद्भवणारी सामग्री विचलन टाळण्यासाठी अनावश्यक प्रक्रियेदरम्यान सामग्रीची स्थिरता सुनिश्चित करते.

1.2 लेव्हलिंग आणि सेंटरिंग डिव्हाइस

लेव्हलिंग मशीन स्टेनलेस स्टील कट ते लांबीच्या मशीनचा एक अपरिहार्य भाग आहे. त्याची मल्टी-रोलर स्ट्रक्चर (सामान्यत: 5-11 रोलर्स) सामग्रीची लाट आणि वाकणे विरूपण प्रभावीपणे दूर करू शकते, हे सुनिश्चित करते की समतल अचूकता ≤0.5 मिमी/मी पर्यंत पोहोचते.

मध्यवर्ती डिव्हाइस रिअल टाइममध्ये पट्टीची पार्श्व स्थिती समायोजित करण्यासाठी फोटोइलेक्ट्रिक सेन्सर आणि हायड्रॉलिक सुधार सिलेंडर्स वापरते, ज्यामुळे त्यानंतरच्या प्रक्रियेची अचूक स्थिती सुनिश्चित होते.

2. कातरण्याच्या प्रक्रियेसाठी कोर डिव्हाइस

चे मुख्य कार्यलांबीच्या रेषेत स्टेनलेस स्टील कटशियरिंग प्रक्रिया आहे, म्हणून फीडिंग आणि साइजिंग सिस्टम आणि क्रॉस-कटिंग मशीन ग्रुप हे त्याचे मुख्य भाग आहेत.

२.१ स्टेनलेस स्टील कट ते लांबीच्या ओळीसाठी आहार आणि आकारमान प्रणाली

फीडिंग रोलर ग्रुपमध्ये एक सक्रिय रोलर आणि ड्राईव्ह रोलर असतो आणि खाद्य प्रक्रियेदरम्यान सामग्री सरकणार नाही हे सुनिश्चित करण्यासाठी पृष्ठभाग पोशाख-प्रतिरोधक रबरने व्यापलेला असतो.

सर्वो मोटरद्वारे चालविलेले, आहाराची अचूकता ± 0.1 मिमी पर्यंत पोहोचू शकते आणि 500-6000 मिमीच्या निश्चित-लांबीचे आहार प्राप्त केले जाऊ शकते. निश्चित-लांबीचा बफल बॉल स्क्रू आणि एक रेखीय मार्गदर्शक रचना स्वीकारतो आणि स्थिती इलेक्ट्रिकली समायोजित केली जाते आणि आहार लांबीची अचूकता सुनिश्चित करण्यासाठी एन्कोडरसह बंद-लूप नियंत्रण तयार केले जाते.

2.2 स्टेनलेस स्टीलच्या लांबीच्या मशीनसाठी क्रॉस-कटिंग युनिट

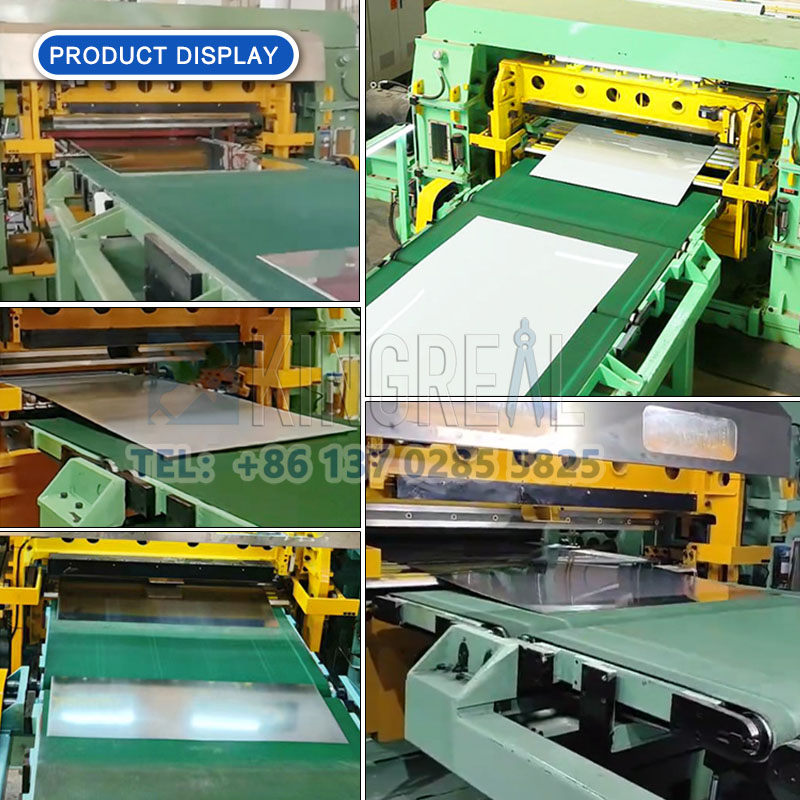

क्रॉस-कटिंग युनिट स्टेनलेस स्टील कट ते लांबीच्या रेषेच्या कातरण्याच्या प्रक्रियेचा मुख्य भाग आहे.

यात अप्पर ब्लेड शाफ्ट, लोअर ब्लेड शाफ्ट आणि हायड्रॉलिक प्रेसिंग डिव्हाइस असते. ब्लेड सामग्री सामान्यत: सीआर 12 एमओव्ही असते, एचआरसी 58-62 च्या कडकपणासह.

कातरण्याची गती 10-60 वेळा/मिनिटापर्यंत पोहोचू शकते आणि 0.1-6 मिमी जाडीसह प्लेट्सवर प्रक्रिया करू शकते. गॅप समायोजन यंत्रणा ब्लेड गॅपचे मॅन्युअल किंवा इलेक्ट्रिक समायोजन करण्यास अनुमती देते जेणेकरून कातरणे गुणवत्तेचे उच्च मानक सुनिश्चित केले जाईल.

3. स्टेनलेस स्टील कट ते लांबीच्या रेषेसाठी कचरा आणि तयार उत्पादन हाताळणी प्रणाली

च्या कामातलांबीच्या मशीनवर स्टेनलेस स्टील कट, कचरा हाताळणे हे तयार उत्पादन स्टॅकिंगइतकेच महत्वाचे आहे.

1.१ कचरा कातरणे आणि संग्रह

एज वायर शियर हे शियरिंग युनिटच्या दोन्ही बाजूंनी स्थापित केलेले एक डिव्हाइस आहे, जे 50-100 मिमीच्या लहान विभागांमध्ये कचरा कचरा कातरू शकते आणि कचरा कन्व्हेयर बेल्टद्वारे चिप कलेक्शन बॉक्समध्ये पाठवू शकते.

याव्यतिरिक्त, क्रशर (पर्यायी) जाड प्लेट कचर्‍यावर दुय्यम क्रशिंग करते आणि त्यानंतरच्या रीसायकलिंगसाठी कण आकार ≤100 मिमीवर नियंत्रित केले जाते.

2.२ स्टेनलेस स्टील कट ते लांबीच्या ओळीसाठी स्टॅकिंग डिव्हाइस

स्टॅकिंग डिव्हाइस तयार उत्पादनांचे प्रभावी व्यवस्थापन सुनिश्चित करते. कन्व्हेयर बेल्टची गती 0.5-2 मीटरमध्ये समायोजित केली जाते आणि पृष्ठभागावरील अँटी-स्लिप रबर थर तयार उत्पादनास सरकण्यापासून प्रतिबंधित करते.

स्टॅकिंग यंत्रणेत एक उचलण्याचे प्लॅटफॉर्म, एक पुश प्लेट आणि पोझिशनिंग बाफल असते, जे स्वयंचलितपणे तयार उत्पादनांचे (उंची ≤1.5 मीटर) एकाधिक स्तर स्टॅक करू शकते आणि तयार उत्पादनांच्या प्रमाणित स्टॅकिंगची खात्री करण्यासाठी तयार उत्पादनांच्या वजनाचे परीक्षण करण्यासाठी वजनाच्या सेन्सरसह सुसज्ज आहे.

4. स्टेनलेस स्टील कट ते लांबीच्या रेषेसाठी हायड्रॉलिक आणि इलेक्ट्रिकल कंट्रोल सिस्टम

हायड्रॉलिक सिस्टम आणि इलेक्ट्रिकल कंट्रोल सिस्टम ही कार्यक्षम आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी उर्जा स्त्रोत आहेतलांबीच्या मशीनवर स्टेनलेस स्टील कट.

1.१ स्टेनलेस स्टील कट ते लांबीच्या ओळीसाठी हायड्रॉलिक सिस्टम

हायड्रॉलिक सिस्टमच्या पॉवर युनिटमध्ये हायड्रॉलिक पंप, तेलाची टाकी आणि कूलर असते, जे अवांछित तणाव, प्रेसिंग डिव्हाइस इत्यादीसाठी शक्ती प्रदान करते.

हायड्रॉलिक पंपची निवड (जसे की गीअर पंप किंवा गुईसाई पंप) हायड्रॉलिक सिस्टम (20-100 एल/मिनिट) च्या प्रवाह दरावर परिणाम करते, तर तेलाच्या टाकीची क्षमता (500-2000 एल) सिस्टमच्या स्थिरतेवर परिणाम करते.

हायड्रॉलिक सिलेंडर्स आणि प्रमाणित वाल्व्हसारख्या अ‍ॅक्ट्युएटर्सच्या सहकार्याने कृतीचे अचूक नियंत्रण जाणवते.

2.२ स्टेनलेस स्टील कट ते लांबीच्या रेषेसाठी इलेक्ट्रिकल कंट्रोल सिस्टम

इलेक्ट्रिकल कंट्रोल सिस्टम सामान्यत: सीमेंस किंवा मित्सुबिशी ब्रँड पीएलसी, इंटिग्रेटेड सर्वो ड्राइव्ह, फ्रीक्वेंसी कन्व्हर्टर आणि ह्यूमन-मशीन इंटरफेस (एचएमडी) स्वीकारते, जे प्रक्रिया पॅरामीटर्स सेट करू शकते आणि स्टेनलेस स्टील कटची ऑपरेटिंग स्थिती रिअल टाइममध्ये लांबीच्या मशीनवर देखरेख करू शकते.

सेन्सर नेटवर्कमध्ये एन्कोडर, टेन्शन सेन्सर आणि फोटोइलेक्ट्रिक स्विच इत्यादींचा समावेश आहे, स्टेनलेस स्टील कट ते लांबीच्या रेषेत स्वयंचलित ऑपरेशन सुनिश्चित करण्यासाठी क्लोज-लूप नियंत्रण तयार करते.

5. स्टेनलेस स्टील कट ते लांबीच्या ओळीसाठी सहाय्यक उपकरणे

मुख्य घटकांव्यतिरिक्त,लांबीच्या मशीनवर स्टेनलेस स्टील कटउत्पादन कार्यक्षमता आणि सुरक्षितता सुधारण्यासाठी विविध प्रकारच्या सहाय्यक उपकरणांसह देखील सुसज्ज आहे.

5.1 स्टेनलेस स्टील कट ते लांबीच्या रेषेसाठी धूळ काढण्याची प्रणाली

धूळ काढून टाकण्याची यंत्रणा चादरीच्या पृष्ठभागावरुन व्हॅक्यूम क्लीनरद्वारे किंवा तयार उत्पादनाच्या दूषित होण्यापासून टाळण्यासाठी ब्लोअरद्वारे मोडतोड काढून टाकते, ज्यामुळे उत्पादनाची गुणवत्ता आणि देखावा सुधारते.

5.2 स्टेनलेस स्टील कट ते लांबीच्या रेषेसाठी सुरक्षा संरक्षण डिव्हाइस

आपत्कालीन स्टॉप बटणे, सेफ्टी लाइट पडदे, संरक्षणात्मक कव्हर्स इ. यासह ऑपरेटरची सुरक्षा सुनिश्चित करण्यासाठी सुरक्षा संरक्षण उपकरणे महत्त्वपूर्ण उपाय आहेत. ही उपकरणे आपत्कालीन परिस्थितीला वेळेवर प्रतिसाद देऊ शकतात आणि सुरक्षितता अपघात टाळतात.

5.3 स्टेनलेस स्टीलच्या लांबीच्या मशीनसाठी वंगण प्रणाली

वंगण प्रणाली वेअर कमी करण्यासाठी आणि स्टेनलेस स्टीलच्या कटची सेवा आयुष्य वाढविण्यासाठी नियमितपणे मार्गदर्शक रेल, शिसे स्क्रू आणि इतर घटक वंगण घालण्यासाठी स्वयंचलित तेल पुरवठा डिव्हाइस वापरते.

च्या अचूक डिझाइन आणि कार्यक्षम ऑपरेशनलांबीच्या रेषेत स्टेनलेस स्टील कटस्टेनलेस स्टील कॉइलचे अचूक कटिंग साध्य करण्याचा आधार आहे.

कच्च्या मटेरियल प्रक्रिया, कचरा प्रक्रिया, कचरा प्रक्रिया, हायड्रॉलिक आणि इलेक्ट्रिकल कंट्रोल आणि सहाय्यक उपकरणांच्या विस्तृत विश्लेषणाद्वारे, आम्ही पाहू शकतो की स्टेनलेस स्टीलने लांबीच्या मशीनमध्ये स्टेनलेस स्टील कट केवळ उत्पादन उद्योगातच महत्त्वपूर्ण भूमिका बजावत नाही, परंतु उत्पादन कार्यक्षमता सुधारण्यासाठी सकारात्मक योगदान देखील देते, सुरक्षितता आणि खर्च कमी करणे.

भविष्यातील विकासामध्ये, स्टेनलेस स्टील कट ते लांबीच्या रेषेचे तंत्रज्ञान सुधारत राहील आणि बुद्धिमत्ता आणि ऑटोमेशनचा कल त्याच्या अनुप्रयोग क्षेत्राच्या विस्तारास आणखी प्रोत्साहन देईल.

आशा आहे की हा लेख आपल्याला स्टेनलेस स्टील कट ते लांबीच्या मशीनच्या मुख्य घटकांची सखोल माहिती आणि आधुनिक उत्पादनातील त्याचे महत्त्व सांगण्यास मदत करू शकेल.
