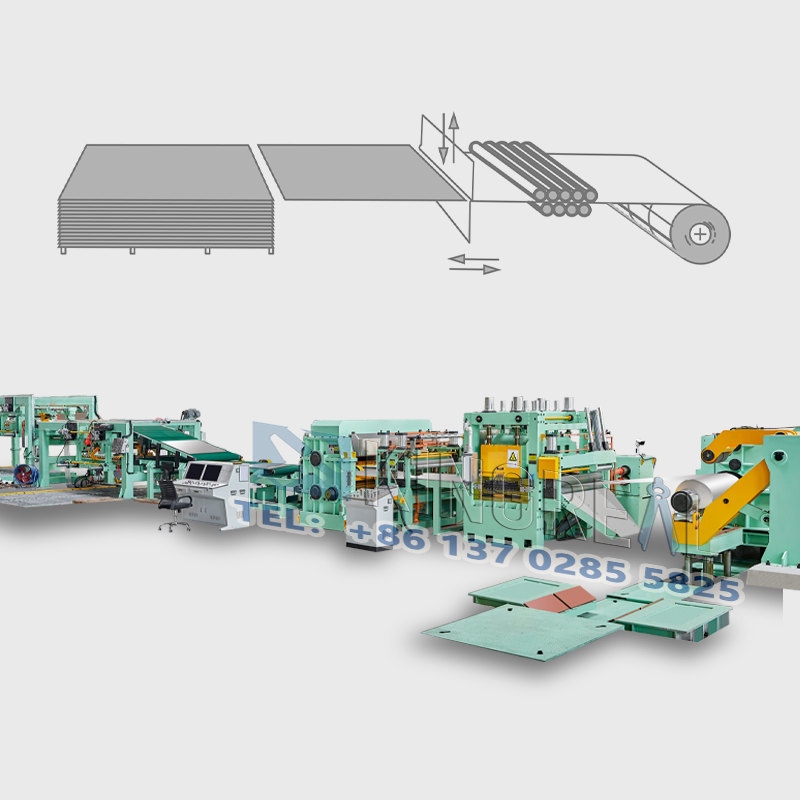

मेटल कट टू लेंथ लाइन शीट मेटल कॉइलपासून शीटपर्यंत कापण्यासाठी, शीट सरळ करण्यासाठी आणि कटिंग टू लेन्थ ऑपरेशननंतर शीटला मेटल कट टू लेन्थ लाइनवर स्टॅक करण्यासाठी वापरली जाते. स्टँडर्ड मेटल कट टू लेन्थ लाईनमध्ये डिकॉइलर, लेव्हलिंग मशीन, फीडिंग, शिअरिंग युनिट आणि स्टॅकिंग युनिट असते.
मेटल कट टू लेन्थ मशीन बद्दल व्हिडिओ
मेटल कट टू लेन्थ मशीनचे वर्णन
किंगरिअल स्टील स्लिटर मेटलकट टू लांबी मशीन आहेपुढील धातूच्या प्रक्रियेसाठी विशिष्ट रुंदीच्या शीटमध्ये वेगवेगळ्या जाडीच्या धातूच्या कॉइलचे कातरणे.
उत्पादन लाइनचे कार्यक्षम ऑपरेशन सुनिश्चित करण्यासाठी मेटल कट ते लांबीच्या रेषेत सहसा एकाधिक उत्पादन उपकरणे समाविष्ट असतात. मेटल कट ते लांबीच्या रेषा सामान्यत: 0.3-12 मिमी किंवा त्यापेक्षा जाडी असलेल्या, जास्तीत जास्त 25 मिमी जाडी असलेल्या धातूच्या सामग्रीवर प्रक्रिया करण्यासाठी वापरल्या जातात. तुम्हाला विशिष्ट जाडीची कॉइल प्रोसेसिंगची आवश्यकता असल्यास, कृपया किंगरील स्टील स्लिटरशी संपर्क साधा. किंगरीअल स्टील स्लिटर अभियंते सखोल सल्लामसलत केल्यानंतर सानुकूलित मेटल कट टू लांबी मशीन सोल्यूशन प्रदान करतील.
सामान्यतः, मेटल कट ते लांबीच्या रेषेत डिकॉइलर, स्ट्रेटनर, फीडर, शिअरिंग युनिट आणि स्टॅकिंग युनिट यांसारखे अचूक घटक असतात. शिवाय, मेटल कट टू लेंथ मशीनची पीएलसी सिस्टीम लांबी, कटांची संख्या आणि वेग यासारखी माहिती प्रदर्शित करते. जेव्हा ग्राहकाच्या कटांची सेट संख्या गाठली जाते, तेव्हा मेटल कट ते लांबीच्या रेषेत आपोआप थांबते, जे त्याच्या अपवादात्मक बुद्धिमत्तेचे प्रदर्शन करते.
मेटल कट ते लांबीच्या रेषांव्यतिरिक्त, किंग्रियल स्टील स्लिटर वेगवेगळ्या सामग्रीसाठी आणि विविध उत्पादन वैशिष्ट्ये आणि गरजांसाठी विविध प्रकारचे मेटल कट ते लांबीच्या रेषांची रचना करते, जसे की
1. स्टेनलेस स्टील लांबीच्या रेषेपर्यंत कट
2. लांबीच्या ओळीत स्टील कट
3. ट्रिमिंगसह Llngth रेषेपर्यंत कट करा
4. स्वयंचलित स्टॅकिंगसह लांबीच्या ओळीत मेटल कट
5. लांबीच्या ओळींमध्ये स्लिटिंग आणि मेटल कट एकत्र करणे
मेटल कट ते लांबीच्या मशीनचा वर्कफ्लो
कॉइल ट्रॉली → डेकोइलर → पिंच फीड रोलर फीडिंग → उच्च अचूक लेव्हलिंग डिव्हाइस → निश्चित लांबी कटिंग → अनलोडिंग टेबल / ऑटोमॅटिक स्टॅकिंग टेबल

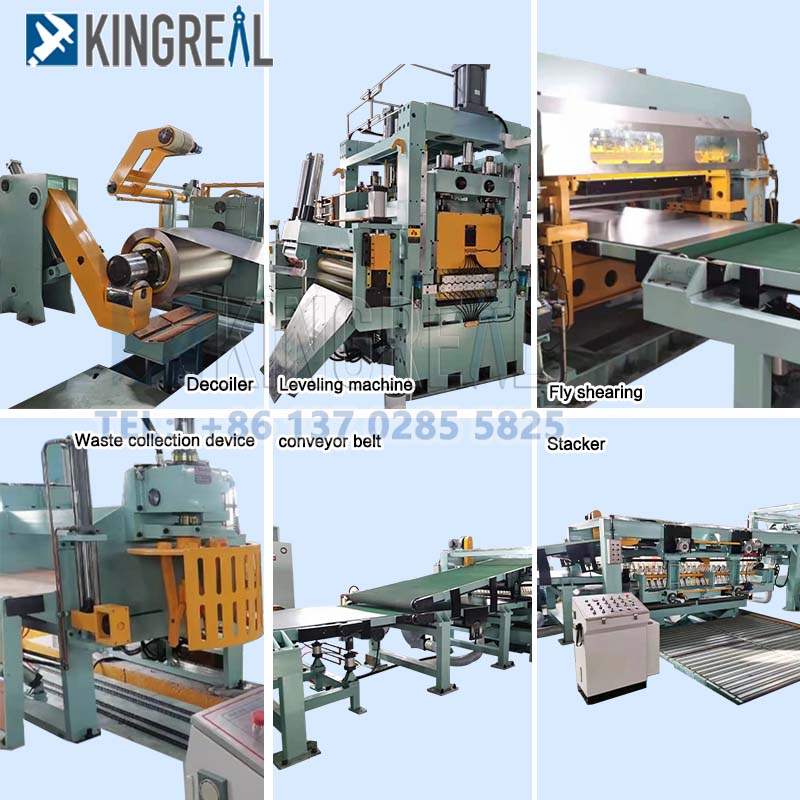

लांबीच्या रेषेपर्यंत मेटल कटचे मुख्य घटक तपशील
किंग्रियल स्टील स्लिटर हायड्रॉलिक कॅन्टीलिव्हर हे डिझाईन फॉई कॉइलला सपोर्ट करते आणि अनकॉइलिंग करते, ज्याची कमाल क्षमता 15 टन आहे.
हायड्रॉलिक सिलिंडरचा वापर डिकॉइलर मागे घेता येण्याजोगा आणि कॉइलच्या आतल्या व्यासासाठी योग्य बनवण्यासाठी केला जातो. हे कॅन्टिलिव्हर हाताने सुसज्ज आहे.
KINGREAL स्टील स्लिटर लेव्हलिंग मशीन हाय स्पीड फीड आणि अचूक लांबी नियंत्रण समायोजनासाठी सर्वो मोटरद्वारे नियंत्रित केली जाते. प्रोग्राम करण्यायोग्य नियंत्रणासह नियंत्रण कन्सोलवर ऑपरेशन केले जाते.
ड्राइव्ह पद्धत: 15KW सर्वो मोटर, प्रिसिजन रिडक्शन ड्राइव्ह, रोलर्स फीड करण्यासाठी सिंक्रोनाइझ कन्व्हेयर बेल्ट
हायड्रॉलिक अप आणि डाउन शिअरसह कटिंग मोड, फीडर डायरेक्ट सिग्नल स्वयंचलित कातरणेसह. अंतर समायोजन डिझाइन कटिंग साहित्य वापर, उष्णता उपचार सुरक्षितपणे 2mm स्टील प्लेट कातरणे करू शकता.
वायवीय प्रणालीमध्ये गॅस स्त्रोत (मागणीकर्त्याद्वारे प्रदान केलेले), गॅस स्त्रोत प्रक्रिया घटक, सेलेनोइड, संबंधित पाइपलाइन आणि सिलेंडर इ.
सॅलेनोइड आणि इतर घटक उच्च दर्जाच्या उत्पादनांपासून बनलेले आहेत.
तांत्रिक मापदंड: हवेचा स्रोत दाब: 0.4-0.6Mpa. क्षमता: 1m³/मिनिट.
मेटल कट ते लांबी मशीनच्या उपकरणांची यादी
हायड्रॉलिक कॉइल कार
- हायड्रॉलिक डिकॉइलर
- हायड्रॉलिक प्रवेश मार्गदर्शिका
- चार/सहा हाय लेव्हलिंग मशीन
- रिंग ब्रिज
- साइड गाइड पुली
- सीएनसी सर्वो फीडिंग स्ट्रेटनिंग मशीन
- मोजमाप यंत्रणा
- कातरणे मशीन
- कन्व्हेयर टेबल
- वायवीय अनलोडिंग डिव्हाइस
- हायड्रॉलिक लिफ्टिंग टेबल
- अनस्टॅकिंग कार
- हायड्रोलिक प्रणाली
- वायवीय प्रणाली
- इलेक्ट्रिकल सिस्टम पीएलसी नियंत्रण
मेटल कट ते लांबी मशीनचे तपशील
|
मशीन प्रकार |
लांबीच्या ओळीत मेटल कट |
|
गुंडाळी साहित्य |
मेटल कॉइल (इतर सानुकूलित केले जाऊ शकते |
|
हायड्रॉलिक कॉइल कार |
0.5-10 मिमी |
|
गुंडाळी रुंदी |
600-2000 मिमी |
|
गुंडाळी आतील व्यास |
500/610 मिमी |
|
गुंडाळी बाह्य व्यास |
≤2000 मिमी |
|
कटिंग गती |
10-70 मी/मिनिट |
|
लांबीपर्यंत कट करा अचूकता |
±1.5 मिमी |
|
लांबीच्या श्रेणीमध्ये कट करा |
500 ~ 4000 मिमी |
|
लांबीच्या ओळीत मेटल कट |
≤±1.5mm/m² |
KINGREAL STEEL SLITTER ग्राहकांच्या उत्पादन गरजा पूर्णपणे पूर्ण करणाऱ्या लांबीच्या रेषांना मेटल कट प्रदान करण्यासाठी, KINGREAL STEEL SLITTER सामग्रीची जाडी, साहित्य, रुंदी, आवश्यक गती आणि उत्पादन स्केल यासह आमच्या ग्राहकांच्या विशिष्ट रेखाचित्रे आणि आवश्यकतांवर आधारित मेटल कट ते लांबीचे मशीन मॅन्युफॅक्चरिंग सोल्यूशन्स सानुकूलित करते. खालील काही वैशिष्ट्यीकृत मेटल कट टू लेंथ लाइन मॅन्युफॅक्चरिंग पर्याय आहेत:
लॅमिनेटिंग उपकरणासह मेटल कट ते लांबी मशीन
किंग्रियल स्टील स्लिटर ग्राहकांच्या शीट मेटलच्या पृष्ठभागाच्या गुळगुळीतपणासाठी कठोर आवश्यकता पूर्ण करण्यासाठी, किंग्रियल स्टील स्लिटर लॅमिनेटिंग उपकरणासह लांबीच्या रेषांपर्यंत मेटल कट सुसज्ज करू शकते. मेटल कॉइल कातरणे मशीनमध्ये प्रवेश करण्यापूर्वी, पृष्ठभागावर फिल्मचा एक थर लावला जातो, ज्यामुळे कातरण्याच्या प्रक्रियेदरम्यान तीक्ष्ण ब्लेडने स्क्रॅच होण्यापासून ते रोखले जाते.
दुहेरी लेव्हलर्ससह मेटल कट ते लांबी मशीन
किंग्रियल स्टील स्लिटर ग्राहकांच्या शीट मेटल सपाटपणासाठी कठोर आवश्यकता पूर्ण करण्यासाठी आणि त्यानंतरच्या दुय्यम प्रक्रियेवर वेळ वाचवण्यासाठी, किंग्रियल स्टील स्लिटर मेटल कट ते लांबीच्या मशीनला डबल लेव्हलर्ससह सुसज्ज करते. मेटल कॉइल जास्तीत जास्त सपाटपणा सुनिश्चित करून दोन समतल चरणांमधून जाते.
दुहेरी स्टॅकिंग टेबलसह सुसज्ज असलेल्या लांबीच्या रेषेपर्यंत मेटल कट
संपूर्ण मेटल कट टू लेन्थ मशीनच्या उत्पादन प्रक्रियेमध्ये एकूण कार्यक्षमता सुधारण्यासाठी, किंग्रियल स्टील स्लिटर दुहेरी स्टॅकिंग टेबलसह मेटल कट ते लांबीच्या रेषेत सुसज्ज करू शकते. ही प्रणाली उच्च गुणवत्तेची खात्री करताना शीट मेटल स्टॅकिंगची गती वाढवते.
आम्हालाe आणि लांबीच्या रेषेकडे मेटल कटचे लक्ष
1.वजन समतोल राखण्यासाठी कॉइल योग्य ठेवावी. कॉइल ट्रॉलीने डिकॉइलरमध्ये कॉइल रिसेट करण्यापूर्वी त्याचे निराकरण आणि तणाव करणे आवश्यक आहे.
2. कॉइल हेड प्रथम ट्रॅक्शन रोलरसह दाबा, नंतर कॉइल हेड उघडण्यापासून रोखण्यासाठी कॉइल पॅकेज उघडा.
3. मशीन चालू असताना, ऑपरेटरने कॉइलवर उभे राहू नये.
